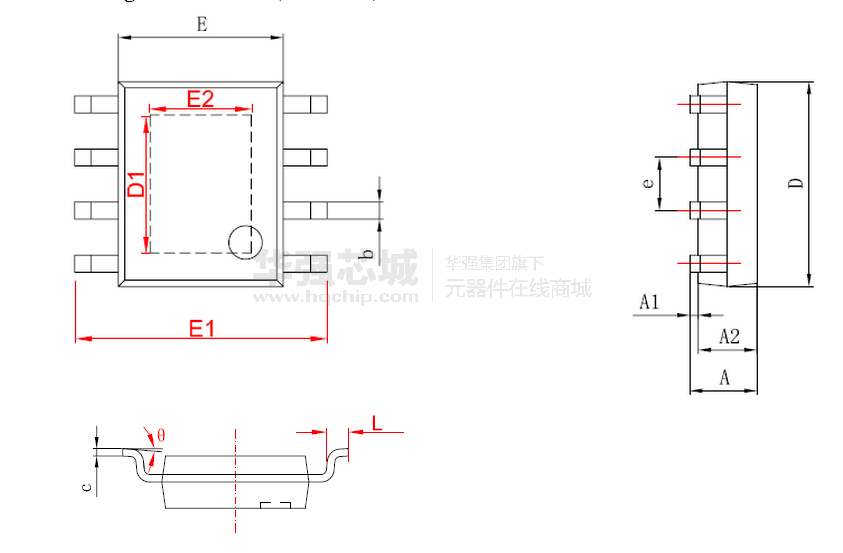

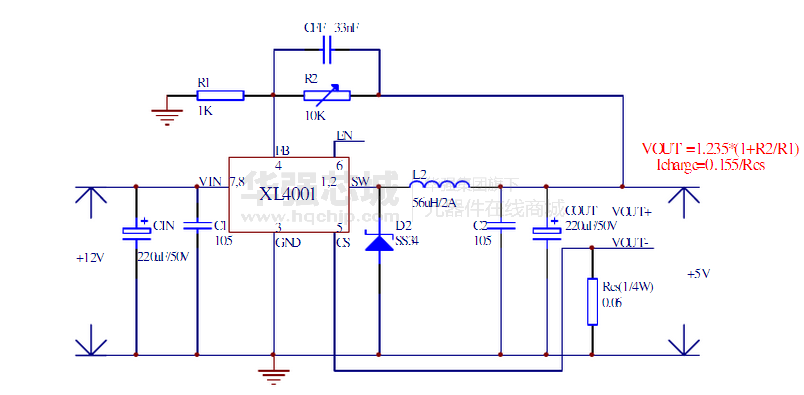

XL4001 是一个150KHz 固定频率脉宽调制（降压型）DC/DC 转换器，具有2A负载驱动能力并且效率高，低纹波和极好的线性，负载调节能力好，仅需最少外部元件。可调输出使用简单，内建频率补偿和固定频率震荡器。脉宽调制控制电路可以线性调节占空比从0 到100%。具有使能功能，内置过流和短路保护功能；恒压CV，恒流CC，过压保护OVP 功能齐全，内置频率补偿模块使XL4001 外部元件最少。CC 是通过电阻RCS 测量LED 电流并实现电流模式控制，在正常工作情况，LED 电流由0.155V 的PWM 控制器内部参考电压除以RCS 电阻值所决定。即I=0.155V/RCS，因为RCS 两端的电压降在正常工作条件下将一直保持在0.155V。CV 是通过电阻R1 和R2 测量输出电压并实现电压模式控制，一般CV 设置客户所需要的电池的充满电状态下的电位。一旦电池的电位超过设定的电位，芯片没有输出。使能端EN 脚控制芯片输出，EN 脚电位为低电平（0.8V 以下）或者悬空的时候，芯片有输出；EN 脚电位为高电平（1.4V 以上），芯片关断输出。
