TDA7294

音频放大器

制造商：

中文资料及数据手册

在线购买

产品信息

 描述：

     TDA7294是单片集成电路multiwatt15包，用于音频AB类放大器在音响领域的应用（家庭音响，自供电的扬声器，一流的电视）。多亏了宽电压范围和高输出电流能力，它能提供最高功率为4Ω和8Ω负荷甚至在可怜的供给调控的存在，高电源电压抑制。

   内置静音功能的开启延迟简化了远程操作，避免开关噪声。

优势特点

主要特点：

■宽电源电压范围：±10V ~±40V

■高输出功率：70W（最高可100W)

■待机和静音功能

■无噪ON/OFF开关

■低噪声和低失真

■短路保护和过热保护



规格参数

电气参数：


电路图、引脚图和封装图

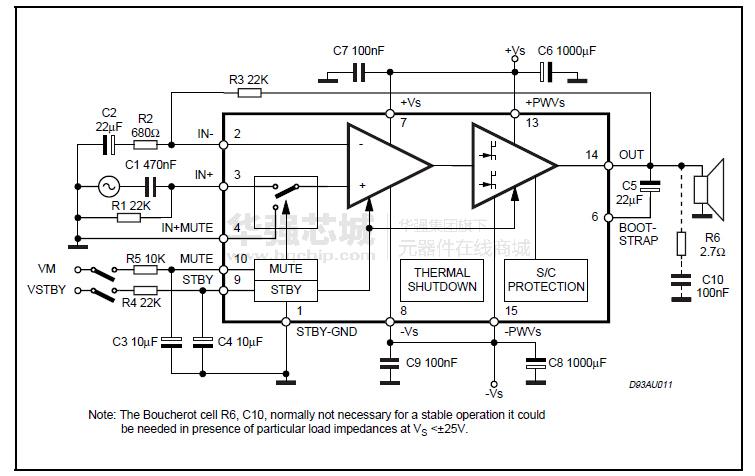

    TDA7294电路图

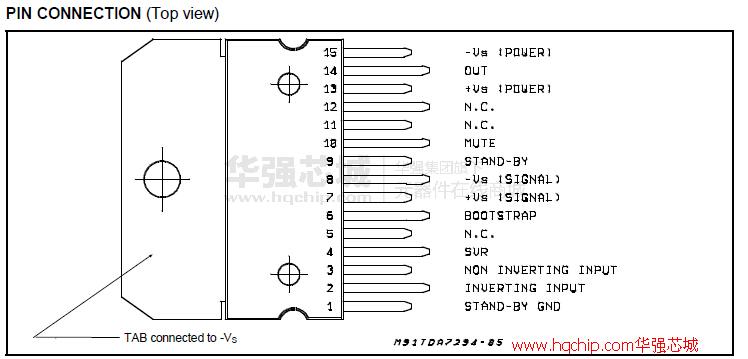

      TDA7294引脚图

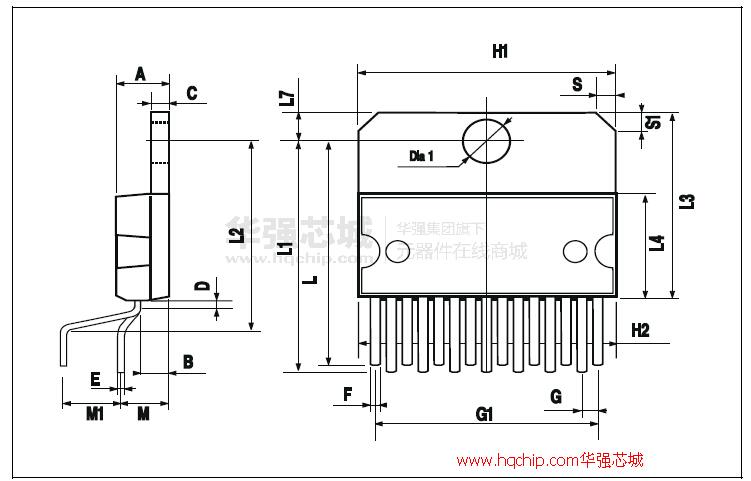

        TDA7294封装图
