TDA2822

双通道单片功率放大集成电路

制造商：

中文资料及数据手册

在线购买

产品信息

 描述：

   TDA2822是意法半导体(ST)开发的双通道单片功率放大集成电路，通常在袖珍式盒式放音机（WALKMAN）、收录机和多媒体有源音箱中作音频放大器。具有电路简单、音质好、电压范围宽等特点，可工作于立体声以及桥式放大(BTL)的电路形式下.


优势特点

特点：

■电源电压范围宽（1.8～15V，TDA2822M），电源电压低至1.8V时仍能工作

■静态电流小，交越失真也小

■适用于单声道桥式（BTL）或立体声线路两种工作状态

■采用双列直插8 脚塑料封装（DIP-8）和贴片式（SOP-8）封装


规格参数

最大额定值

（Tamb=25℃）

参数名称

符号

数值

单位

电源电压

VCC

15

V

输出峰值电流

Iop

1

A

功耗

Tamb=50℃

PD

1

W

Tcase=50℃

1.4

结温

TJ

150

℃

贮存温度

Tstg

-40～+150

℃


立体声参数

（除注明外,VCC=6.0V,Tamb=25℃）

参数名称

符号

测试条件

最小

典型

最大

单位

电源电压

VCC


1.8


15

V




静态输出电压

VO



2.7


V




VCC=3V


1.2


V

输入偏流

IB



100


nA




静态电流

Iccq



6

9

mA




输出功率（每一声道）

Po

f=1kHz THD=10 %

RL=32Ω

VCC=9V


300


mW

VCC=6V

90

120


VCC=4.5V


60


VCC=3V

15

20


VCC=2V


5


RL=16Ω

VCC=6V

170

220


RL=8Ω

VCC=9V


1000


VCC=6V

300

380


RL=4Ω

VCC=6V

450

650


VCC=4.5V


320


VCC=3V


110


失真度

THD

RL=32Ω，PO=40mW


0.2


%

RL=16Ω，PO=75mW


0.2


RL=8Ω，PO=150mW


0.2


闭环增益

GV

f=1kHz

36

39

41

dB

通道平稳度

ΔGV




±1

dB




输入阻抗

Zi

f=1kHz

100



kΩ

输入噪声

VNI

Rg=10kΩ BPF=20Hz～20kHz


2.5


μV

电源纹波抑制比

RR

f=100Hz

C1=C2=100μF

24

30


dB

通道串音

CT

f=1kHz


30


dB

BTL参数

（除注明外,VCC=6.0V,Tamb=25℃）

参数名称

符号

测试条件

最小

典型

最大

单位

电源电压

VCC


1.8


15

V



静态电流

Iccq

RL=∞


6

9

mW

输出偏移电压

ΔVO

RL=8Ω



±50

mW

输入偏流

IB



100


nA



输出功率

PO

f=1kHz THD =10%

RL=32Ω

VCC=9V


1000


mW

VCC=6V

300

320


VCC=4.5V


200


VCC=3V

50

65


VCC=2V


8


RL=16Ω

VCC=9V


2000


VCC=6V




VCC=3V


120


RL=8Ω

VCC=6V

900

1350


VCC=4.4V


700


VCC=3V


220


RL=4Ω

VCC=4.5V


1000


VCC=3V

200

350


VCC=2V


80


失真度

THD

Po=0.5W, RL=8Ω, f=1kHz


0.2


%

闭环电压增益

GV

f=1kHz


39


dB

输入阻抗

Zi

f=1kHz

100



kΩ

总输入噪声

VN1

Rg=10kΩ BPF=20Hz～20kHz


3


μV

电源纹波抑制比

RR

f=100Hz


40


dB

功率带宽

BW

RL=8Ω, Po=1W


120


kHz




电路图、引脚图和封装图

    TDA2822电路图

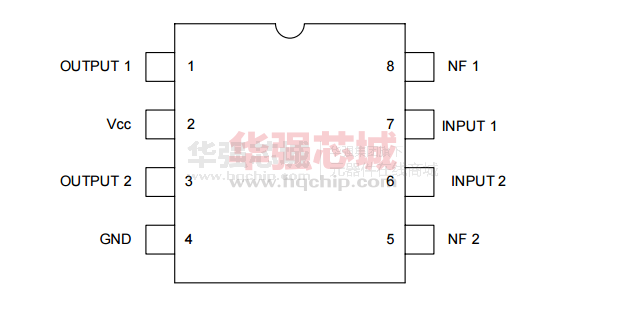

      TDA2822引脚图

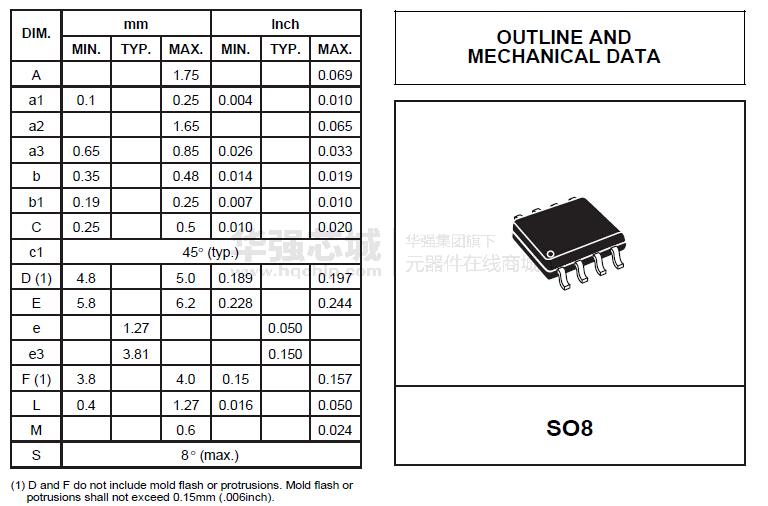

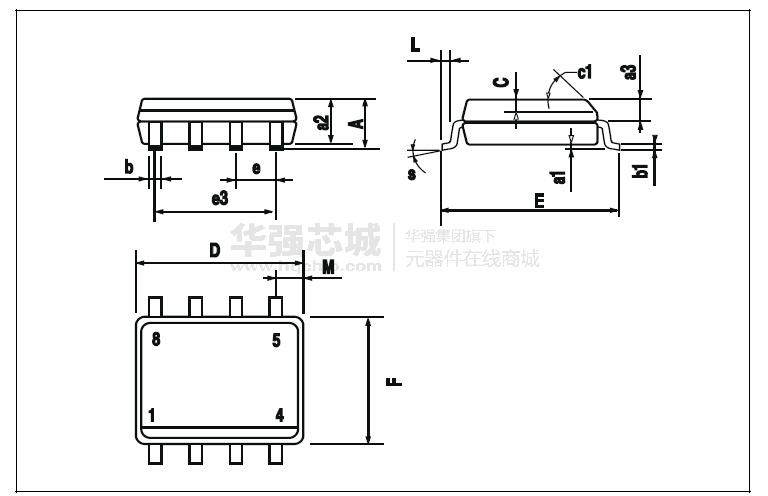

        TDA2822封装图
