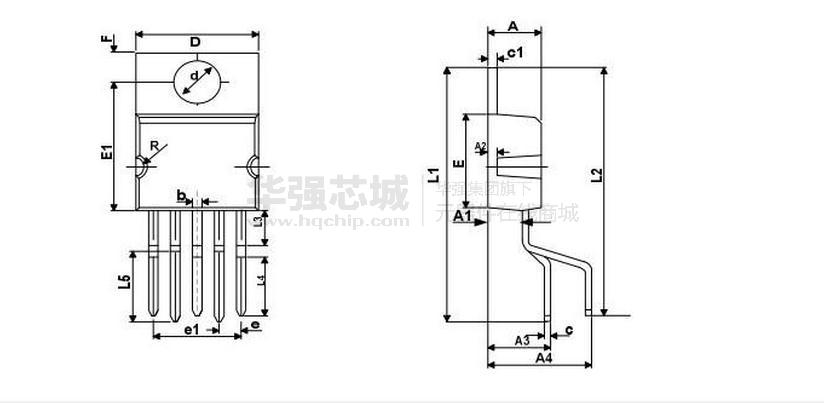

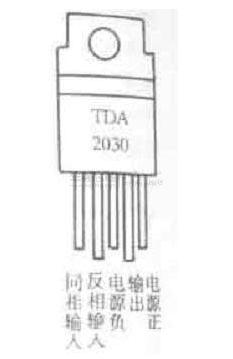

TDA2030是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。如图所示，按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、谐波失真和交越失真小等特点。并设有短路和过热保护电路等，多用于高级收录机及高传真立体声扩音装置。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。

　　电路特点：

　　［1］、外接元件非常少。

　　［2］、输出功率大，Po=18W（RL=4Ω）。

　　［3］、采用超小型封装（TO-220），可提 高组装密度。

　　［4］、开机冲击极小。

　　［5］、内含各种保护电路，因此工作安全可靠。主要保护电路有：短路、过热、地线偶然开路、电源极性反接（Vsmax=12V）、负载泄放电压反冲等。
