LM339
四电压比较器集成电路
制造商:ON
产品信息
LM393/339是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则 很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解 决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小 反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容 引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振 荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要. 比较器的所有没有用的引脚必须接地.
LM393/339偏置网络确立了其静态电流与电源电压范围2.0~30V无关. 通常电源不需要加旁路电容。 差分输入电压可以大于Vcc并不损坏器件.保护部分必须能阻止输入电压向负端超过-0.3V. LM393/339的输出部分是集电极开路,发射极接地的NPN输出晶体管,可以用多集电极输出提供或OR ing 功能.输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上,不受Vcc端电压值的限制.此输出
能作为一个简单的对地SPS开路(当不用负载电阻没被运用),输出部分的陷电流被可能得到的驱动和器件 的β值所限制.当达到极限电流(16mA)时,输出晶体管将退出而且输出电压将很快上升.输出饱和电压被输 出晶体管大约60ohm 的γSAT限制。当负载电流很小时,输出晶体管的低失调电压(约1.0mV)允许输出 箝位在零电平
优势特点
LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

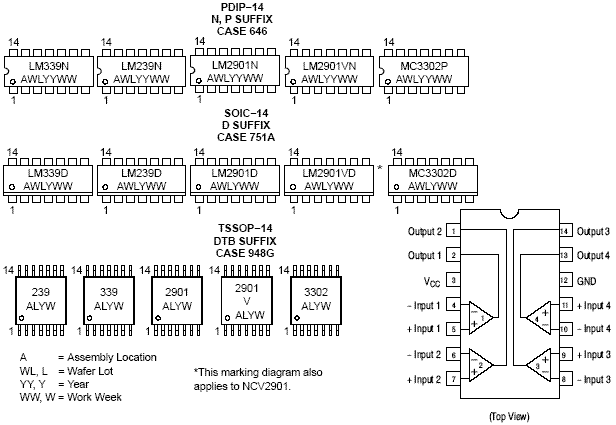

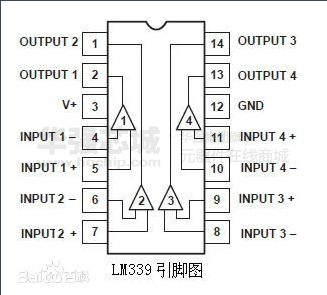

LM339集成块采用C-14型封装,外型及管脚排列如图。由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竞相推出自己的四比较器,如IR2339、ANI339、SF339等,它们的参数基本一致,可互换使用。
LM339类似于增益不可调的运算放大器。每个比较器有两个输入端和一个输出端。两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围的任何一点),另一端加一个待比较的信号电压。当“+”端电压高于“-”端时,输出管截止,相当于输出端开路。当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位。两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。选不同阻值的上拉电阻会影响输出端高电位的值。因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。另外,各比较器的输出端允许连接在一起使用。
规格参数
特点参数:
1)电压失调小,一般是2mV;
2)共模范围非常大,为0v到电源电压减1.5v;
3)他对比较信号源的内阻限制很宽;
4)LM339 vcc电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;
5)输出端电位可灵活方便地选用。
6)差动输入电压范围很大,甚至能等于vcc;
