LM2596 开关电压调节器是降压型电源管理单片集成电路，能够输出 3A 的驱动电流，同时具有很好的线性和 负载调节特性。固定输出版本有 3.3V、5V、12V， 可调版本可以输出小于 37V 的各种电压。 该器件内部集成频率补偿和固定频率发生器，开关频率为 150KHz，与低频开关调节器相比较，可以使用更小 规格的滤波元件。由于该器件只需 4 个外接元件，可以使用通用的标准电感，这更优化了 LM2596 的使用，极大地 简化了开关电源电路的设计。 其封装形式包括标准的 5 脚 TO-220 封装（DIP）和 5 脚 TO-263 表贴封装（SMD）。 该器件还有其他一些特点：在特定的输入电压和输出负载的条件下，输出电压的误差可以保证在±4%的范围 内，振荡频率误差在±15%的范围内；可以用仅 80μA 的待机电流， 实现外部断电；具有自我保护电路（一个两级 降频限流保护和一个在异常情况下断电的过温完全保护电路）

应用领域

※ 高效率降压调节器

※ 单片开关电压调节器

 ※ 正、负电压转换器

※ 3.3V、5V、12V 的固定电压输出和可调电压输出

※ 可调输出电压范围 1.2V～37V±4%

※ 输出线性好且负载可调节 ※ 输出电流可高达 3A

※ 输入电压可高达 40V

※ 采用 150KHz 的内部振荡频率，属于第二代开关电压调节器，功耗小、效率高

 ※ 低功耗待机模式，IQ的典型值为 80μA

 ※ TTL 断电能力

 ※ 具有过热保护和限流保护功能

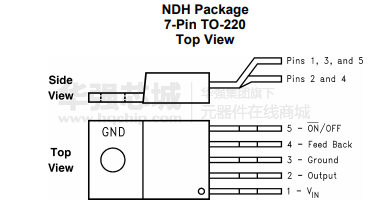

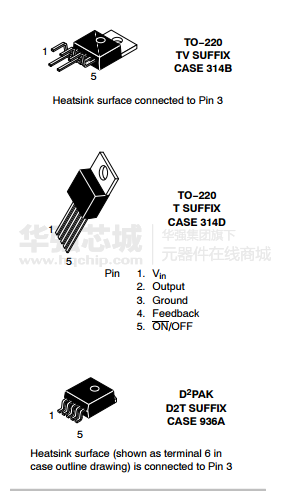

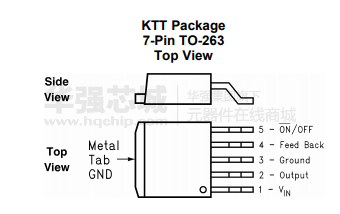

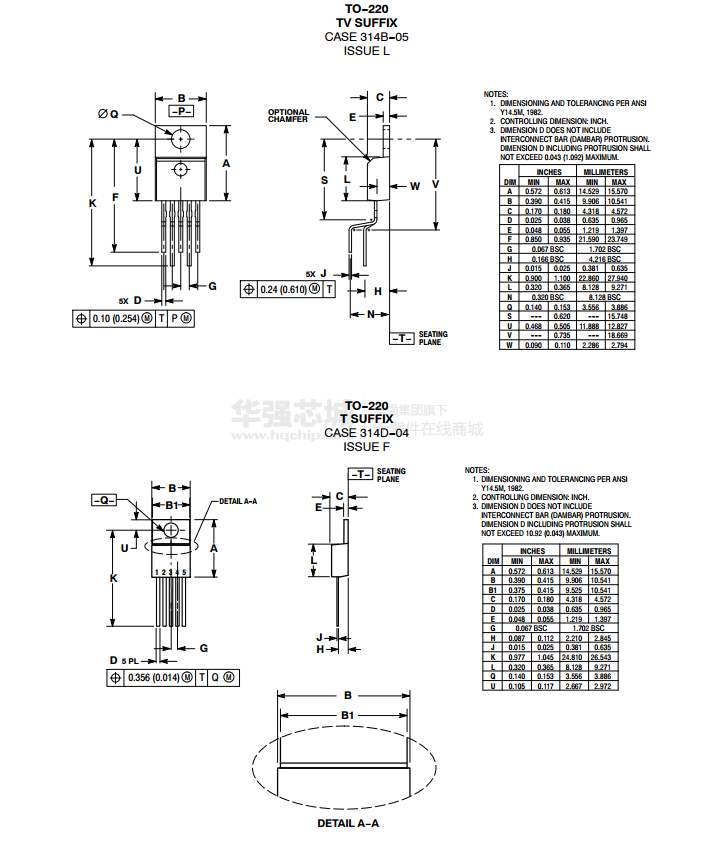

※ 封装形式：TO-220（T）和 TO-263（S）

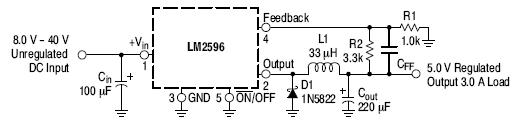

 ※ 外围电路简单，仅需 4 个外接元件， 且使用容易购买的标准电感
