模拟信号存储器，它在数字指令控制下，使开关通断，对输入信号瞬时值进行采样并寄存，通常用两个运算放大器构成高输入阻抗的采样/保持电路，放大器A1是射随器。它对模拟信号提供了高输入阻抗，并提供了一个低的输出阻抗，使存储电容CH能快速充电和放电，放大器A2在存储电容和输出端之间起缓冲作用。开关K1在指令控制下通断，对电容CH充电或放电，开关S1通常使用FET开关或MOSFET开关，存储电容CH一般取0.01~0.1μF。

采样/保持电路经常使用集成电路LF398，该器件的工作原理和使用方法说明如下：

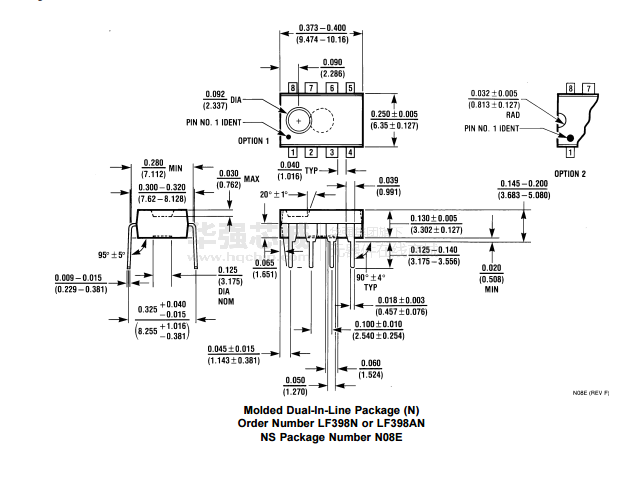

LF398具有采样和保持功能，它是一种模拟信号存储器，在逻辑指令控制下，对输入的模拟量进行采样和寄存。图5-3是该器件的引脚图。各引脚端的功能如下：

①和④端分别为VCC和VEE电源端。电源电压范围为±5V～±15V。

②端为失调调零端。当输入Vi=0，且在逻辑输入为1采样使，可调节②端使Vo=0。

③端为模拟量输入端。

⑤端为输出端。

⑥端为接采样保持电容CH端。

⑦端为逻辑基准端（接地）。

⑧端为逻辑输入控制端。该端电平为

“1”时采样，为“0”时保持。

当8端为“1”时，使LF398内部开关闭合，此时A1和A2构成1：1的电压跟随器，所以，Vo= Vi，并使迅速充电到Vi，电压跟随器A2输出的电压等于CH上的电压。

当8端为“0”时，LF398内部开关断开，输出电压Vo值为控制端8由“1”跳到“0”时CH上保持的电压，以实现保持目的。端8的逻辑输入再次为“1”、再次采样时，输出电压跟随变化
