元器件型号、描述、参数

AV113

衰減器 2.1-2.3GHZ IL 1.4dB Attn. 18dB typ.

制造商：

中文资料及数据手册

在线购买

产品信息

　　该AV113-12是一种电流控制，从可变衰减器

　　Skyworks的系列HIP3 ™组件。它是专为满足

　　需要在IMT-2000的应用程序的宽动态范围。一

　　单片正交混合的合作与硅PIN二极管

　　对在一个塑料表面贴装封装，减小尺寸和

　　保证一致性，从零件到部件。 AV113-12LF打包

　　在无铅（Pb ） - 免费，完全符合RoHS标准的SOIC - 8封装，

　　电相同的AV113-12 。

特点:

　　低损耗1.4分贝典型

　　衰减18分贝典型

　　良好的VSWR 《1.5 ： 1典型

　　小型SOIC - 8封装

　　对于IMT -2000的应用

　　可用铅（ Pb），且符合RoHS标准的MSL - 1 @ 260℃

　　根据JEDEC J- STD- 020


电路图、引脚图和封装图

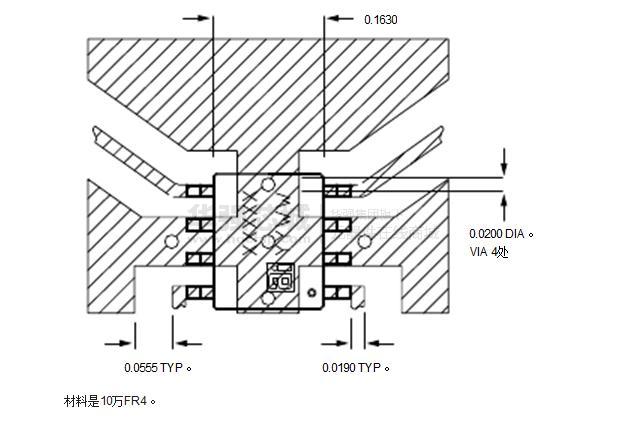

    AV113电路图

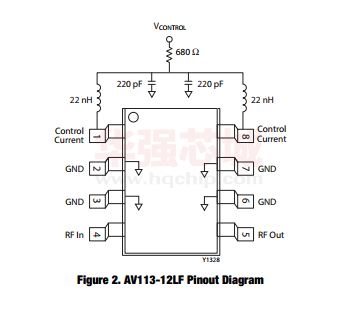

      AV113引脚图

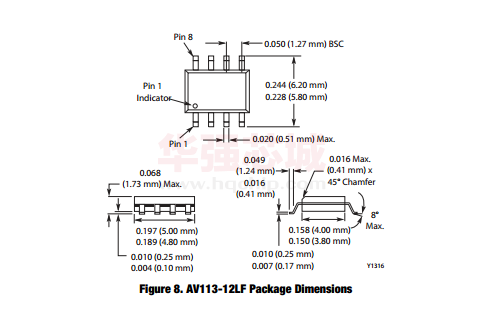

        AV113封装图
