描述：

　　该AT25F512 / 1024提供了524，288 / 1，048，576位串行编程的Flash内存组织为每个8位65，536 / 131，072字。该设备被优化在许多工业和商业应用需要低功耗和低电压年龄操作是必不可少的。该AT25F512 / 1024可在一个节省空间的8引脚JEDEC SOIC和8引脚封装的SAP 。

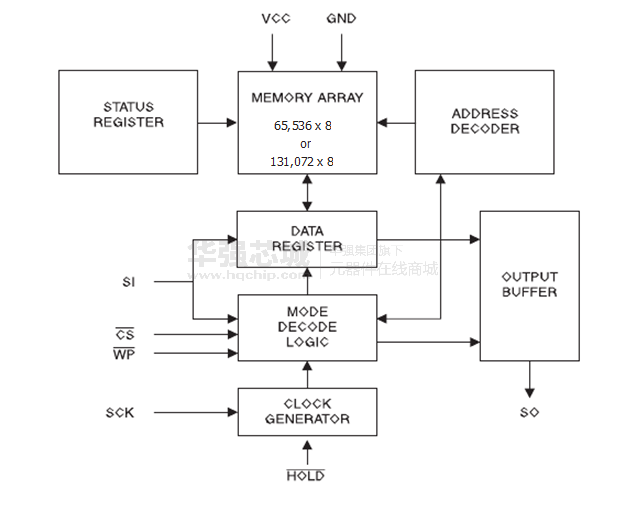

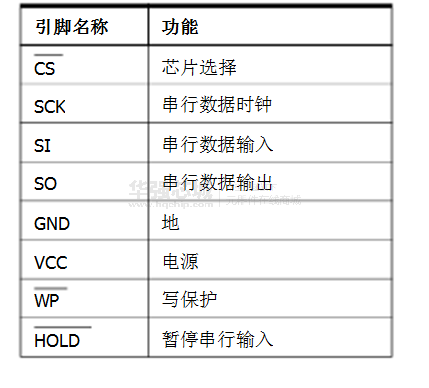

　　该AT25F512 / 1024通过片选引脚（ CS ）启用，并通过访问3线接口，包括串行数据输入（ SI ）中，串行数据输出（ SO ）和串行时钟（ SCK ） 。所有的写周期是完全独立的定时。顶级1/4块写保护，顶部1/2或整个存储器阵列（ 1M）或

　　整个存储器阵列（ 512K ）通过编程状态寄存器使能。另写使能和写提供额外的数据保护禁用指令。硬件数据保护通过WP引脚，以防止意外提供尝试写入到状态寄存器。 HOLD引脚可用于暂停任何串行无需复位串行序列沟通。

  特点：

　　（1）串行外设接口（SPI ）兼容

　　（2）支持SPI模式0 （0，0）和3 （1，1）的

　　（3）20 MHz的时钟速率

　　（4）字节模式和256字节页模式编程操作

　　（5）部门架构：

　　- 两个行业具有32K字节的每个（ 512K ）

　　- 四个部门有32K字节（每1M）

　　- 每个扇区128页

　　（6）产品标识模式

　　（7）低电压操作

　　– 2.7 （VCC= 2.7V至3.6V ）

　　（8）扇区写保护

　　（9）写保护（ WP ）引脚和写禁止说明

　　硬件和软件数据保护

　　（10）自定时编程周期（ 60微秒/字节典型）

　　（11）自定时扇区擦除周期（1秒/行业标准）

　　（12）单周期重编程（擦除和编程）的状态寄存器

　　（13）高可靠性

　　- 耐力：10，000写周期的典型

　　（14）提供无铅器件

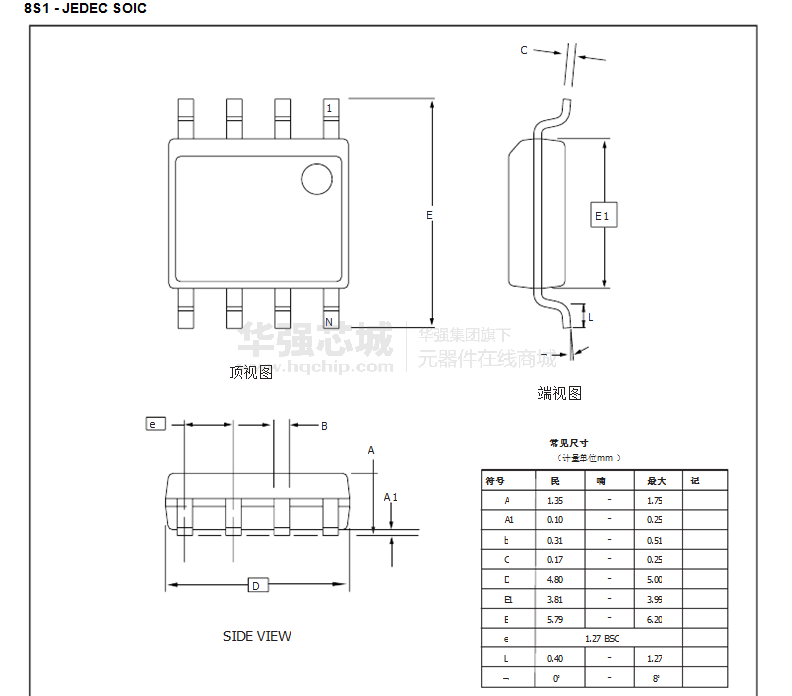

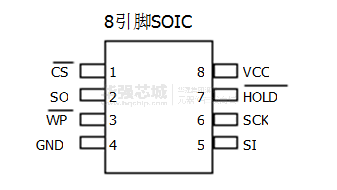

　　（15）8引脚SOIC JEDEC和8引脚SAP软件包
