AT25DF641

64兆位2.7伏最小的SPI串行闪存。

制造商:

产品信息



 描述:

  该AT25DF641是在宽的设计使用一个串行接口的闪存设备各种大批量消费类应用程序中,程序代码是shad-从闪存到欠执行嵌入式或外部RAM 。

    灵活删除AT25DF641的架构,其擦除粒度小至4千字节,使得它非常适合用于数据存储为好,省去了额外的数据存储EEPROM器件。


 特点:

  (1)单2.7V - 3.6V电源

  (2)串行外设接口(SPI )兼容

  - 支持SPI模式0和3

  - 支持急流 ®手术

  - 支持双输入程序和双输出读

  (3)很高的工作频率

  - 100兆赫的急流

  - 85兆赫的SPI

  - 时钟到输出(T V的) 5 ns最大

  (4)灵活,优化的擦除架构代码+数据存储应用

  - 统一4KB的块擦除

  - 统一的32 KB的块擦除

  - 统一的64 KB的块擦除

  - 整片擦除

  (5)单个扇区保护与全球保护/撤消功能

  - 128个扇区的64字节每

  (6)保护部门通过WP引脚硬件控制锁

  (7)部门锁定

  - 使64字节扇区的任何组合永久只读

  (8)128字节的可编程OTP安全注册

  (9)灵活的编程

  - 字节/页编程( 1到256字节)

  (10)快速编程和擦除时间

  - 1.0毫秒的典型页编程( 256字节)的时间

  - 50毫秒典型4KB的块擦除时间

  - 250毫秒典型的32字节块擦除时间

  - 400毫秒典型的64字节块擦除时间

  (11)编程和擦除暂停/恢复

  (12)自动检查和擦除/编程故障报告

  (13)软件控制的复位

  (14)JEDEC标准制造商和设备ID阅读方法

  (15)低功耗

  - 5毫安读操作工作电流(典型值在20兆赫)

  - 5 μA深度掉电电流(典型值)

  (16)耐力:100,000编程/擦除周期

  (17)数据保存时间:20年

  (18)符合工业温度范围内

  (19)行业标准的绿色(无铅/无卤化物/ RoHS标准)封装选择

  - 16引脚SOIC ( 300密耳宽)

  - 8 - 联系非常薄型DFN ( 6毫米x 8毫米)



电路图、引脚图和封装图

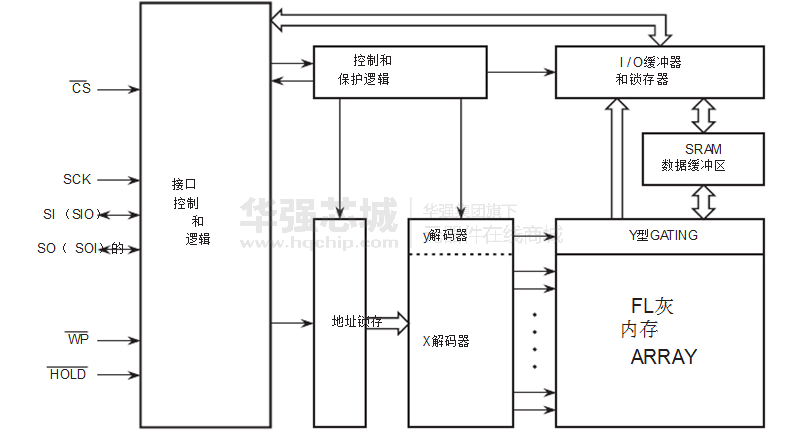

    AT25DF641电路图

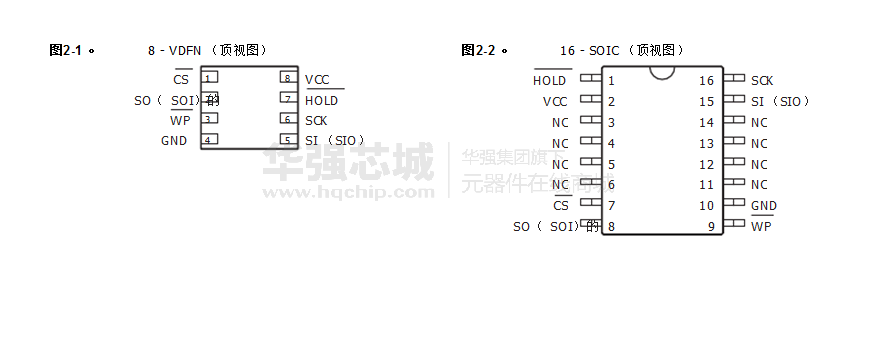

      AT25DF641引脚图

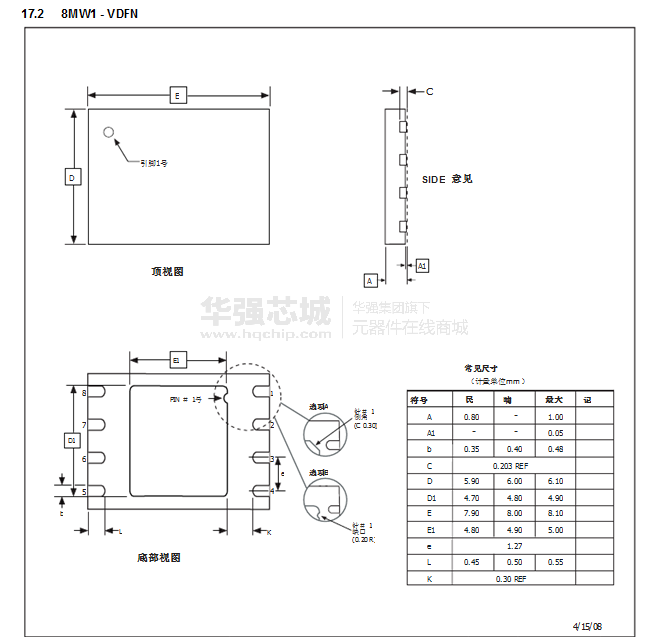

        AT25DF641封装图
