描述

ADC0809是美国国家半导体公司生产的CMOS工艺8通道，8位逐次逼近式A/D转换器。其内部有一个8通道多路开关，它可以根据地址码锁存译码后的信号，只选通8路模拟输入信号中的一个进行A/D转换。是目前国内应用最广泛的8位通用A/D芯片。

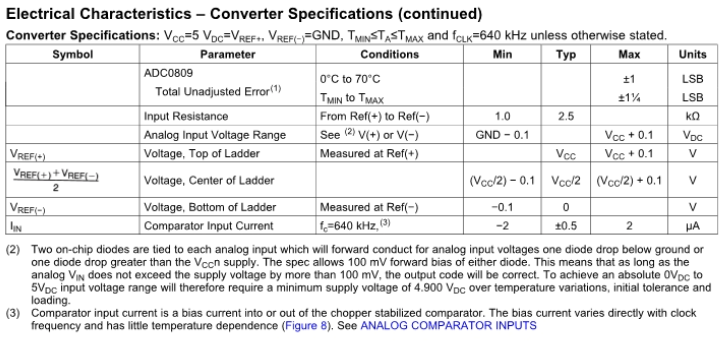

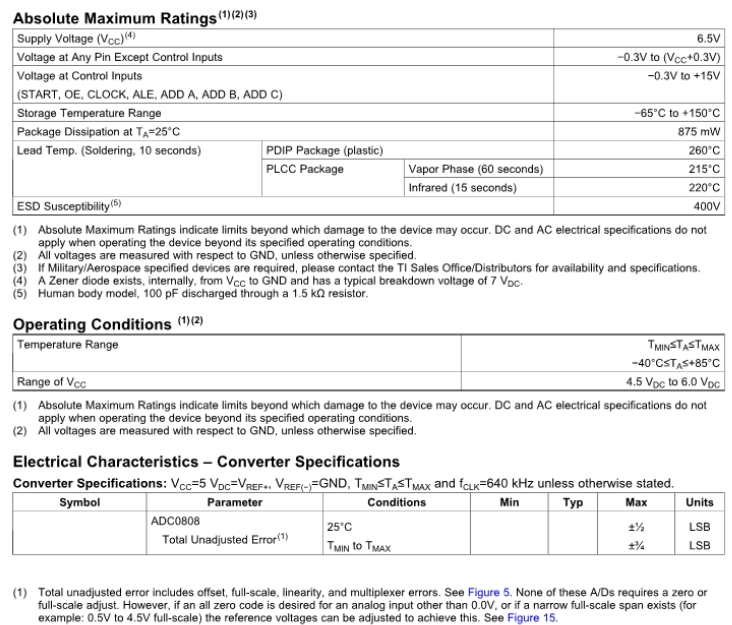

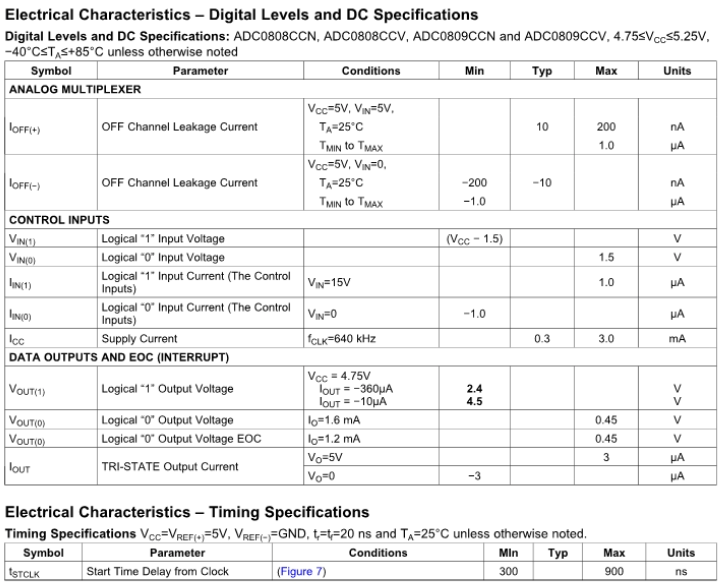

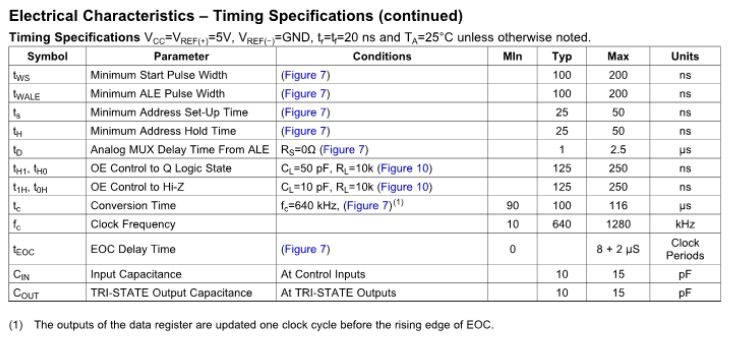

主要特性：

1）8路输入通道，8位A/D转换器，即分辨率为8位。

2）具有转换起停控制端。

3）转换时间为100μs(时钟为640KHz时)，130μs（时钟为500KHz时）。

4）单个+5V电源供电。

5）模拟输入电压范围0～+5V，不需零点和满刻度校准。

6）工作温度范围为-40～+85摄氏度。

7）低功耗，约15mW。

内部结构：

ADC0809是CMOS单片型逐次逼近式A/D

ADC0809是CMOS单片型逐次逼近式A/D转换器，内部结构如图所示，它由8路模拟开关、地址锁存与译码器、比较器、8位开关树型A/D转换器、逐次逼近寄存器、逻辑控制和定时电路组成。

外部特性（引脚功能）

ADC0809芯片有28条引脚，采用双列直插式封装，如图所示。

下面说明各引脚功能：

IN0～IN7：8路模拟量输入端。

2-1～2-8：8位数字量输出端。

ADDA、ADDB、ADDC：3位地址输入线，用于选通8路模拟输入中的一路。

ALE：地址锁存允许信号，输入端，产生一个正脉冲以锁存地址。

START： A/D转换启动脉冲输入端，输入一个正脉冲（至少100ns宽）使其启动（脉冲上升沿使0809复位，下降沿启动A/D转换）。

EOC： A/D转换结束信号，输出端，当A/D转换结束时，此端输出一个高电平（转换期间一直为低电平）。

OE：数据输出允许信号，输入端，高电平有效。当A/D转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。

CLK：时钟脉冲输入端。要求时钟频率不高于640KHz。

REF（+）、REF（-）：基准电压。

Vcc：电源，单一+5V。

GND：地。
