优势和特点

  调制串行数字输出，与温度成比例

  精度：±0.5°C（典型值，25°C）

  精度：±1.0°C（0°C至70°C）

  分为两级

  工作温度范围：-40℃至+150℃

  工作电压范围：3 V至5.5 V

  功耗：70 μW（最大值，3.3 V）

  TMP05具有CMOS/TTL兼容输出

  TMP06具有灵活的开漏输出

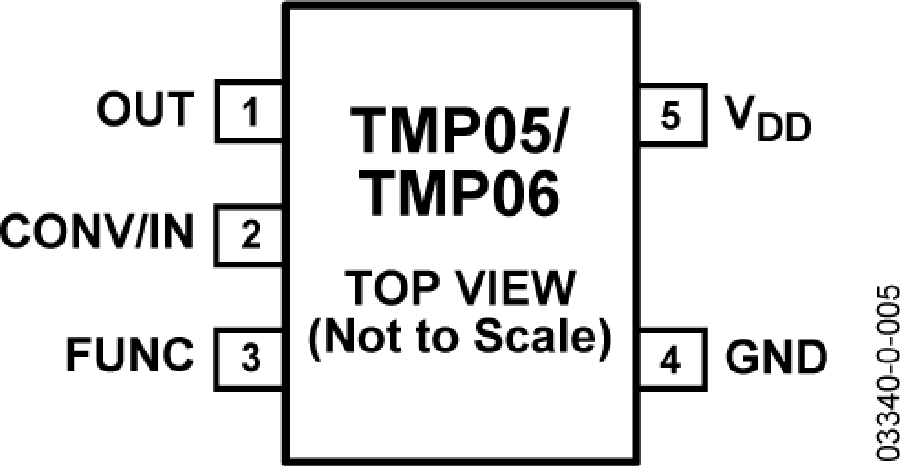

  小型、低成本、5引脚SC-70和SOT-23封装

产品详情

TMP05/TMP06均为可产生调制串行数字输出(PWM)的单芯片温度传感器，其输出与器件的温度成正比。PWM的高电平周期(TH)在整个温度范围内保持稳定，低电平周期(TL)则会有所变化。B级版本具有高温度精度和出色的传感器线性度特性，在0°C至70°C范围内精度为±1°C。TMP05/TMP06的数字输出为CMOS/TTL兼容，可与多数常见微处理器的串行输入轻松接口。TMP06具有灵活的开漏输出，能提供5 mA的吸电流。

TMP05/TMP06的额定工作电压范围为3 V至5.5 V，工作电压为3.3 V时，电源电流的典型值为370 μA。TMP05/TMP06的额定工作温度范围为-40℃至+150°C。当温度超过125°C时，建议不要让这些器件的总工作时间超过其寿命的5%（5,000小时）。上述器件采用低成本、小尺寸SC-70和SOT-23封装。

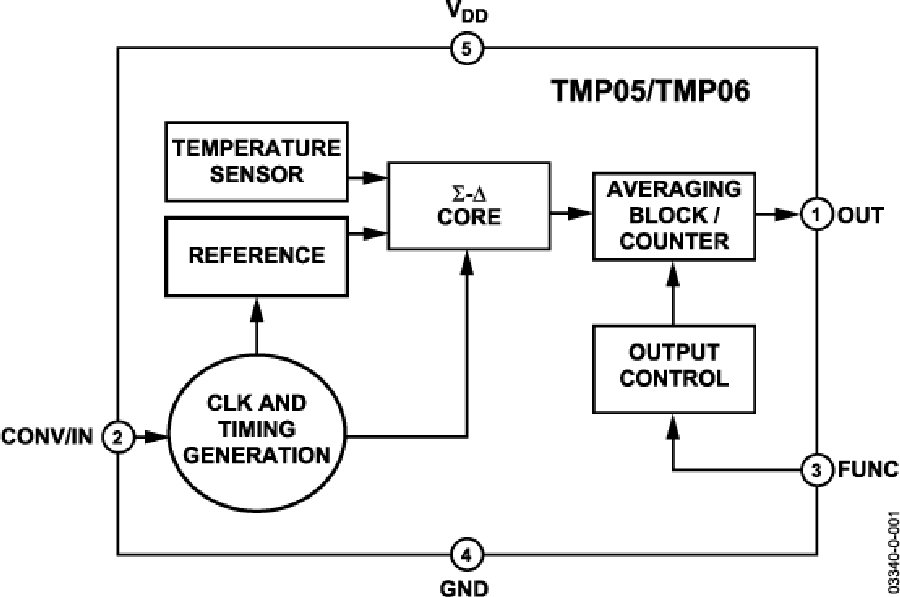

TMP05/TMP06共有三种工作模式：连续转换模式、菊花链模式和单次转换模式。由一个三态FUNC输入决定TMP05/TMP06的具体工作模式。

CONV/IN输入引脚用于决定TMP05/TMP06在连续转换模式和单次转换模式下测量温度的速率。在菊花链模式下，CONV/IN引脚用作菊花链的输入。

产品特色1.TMP05/TMP06具有片内温度传感器，可以精确测量环境温度。测量温度范围为-40℃至+150℃。 2.电源电压为3 V至5.5 V。3.节省空间的5引脚SOT-23和SC-70封装。4.温度精度为±0.5℃（典型值）。各器件均需要一个去耦电容，才能达到此精度。 5.温度分辨率为0.025℃。 6.TMP05/TMP06具有单次转换模式，1 SPS时平均功耗降至102 μW。

应用•隔离传感器•环境控制系统•计算机热温监控•热保护•工业过程控制•电源系统监控器
