TLP521
可控制的光电藕合器件
制造商：
产品信息
tlp521-4是可控制的光耦合器件，光电耦合器件广泛运用在电脑终端机，可控硅系统设置，测量仪器、影印机、自动售票、家用电器，比如电风扇、加热器等。电路之间的信号输出，使之前端与负载完全隔离，目的在于增强电路的安全性，减小电压的干扰，减化电路的设计。
优势特点
特性
集电极--发射极电压 55V （最小值）
经常转移的比例： 50% （最低）
隔离电压： 2500 Vrms （最小
规格参数
参数
光电耦合器
AC/DC输入模式
固态延迟
4个独立光耦单元
集电极－发射极电压：55V
电流传输比：50%（最小值）
符合UL标准
DIP-16封装
最高结温：125°C
工作温度：－55°C～+100°C
电路图、引脚图和封装图

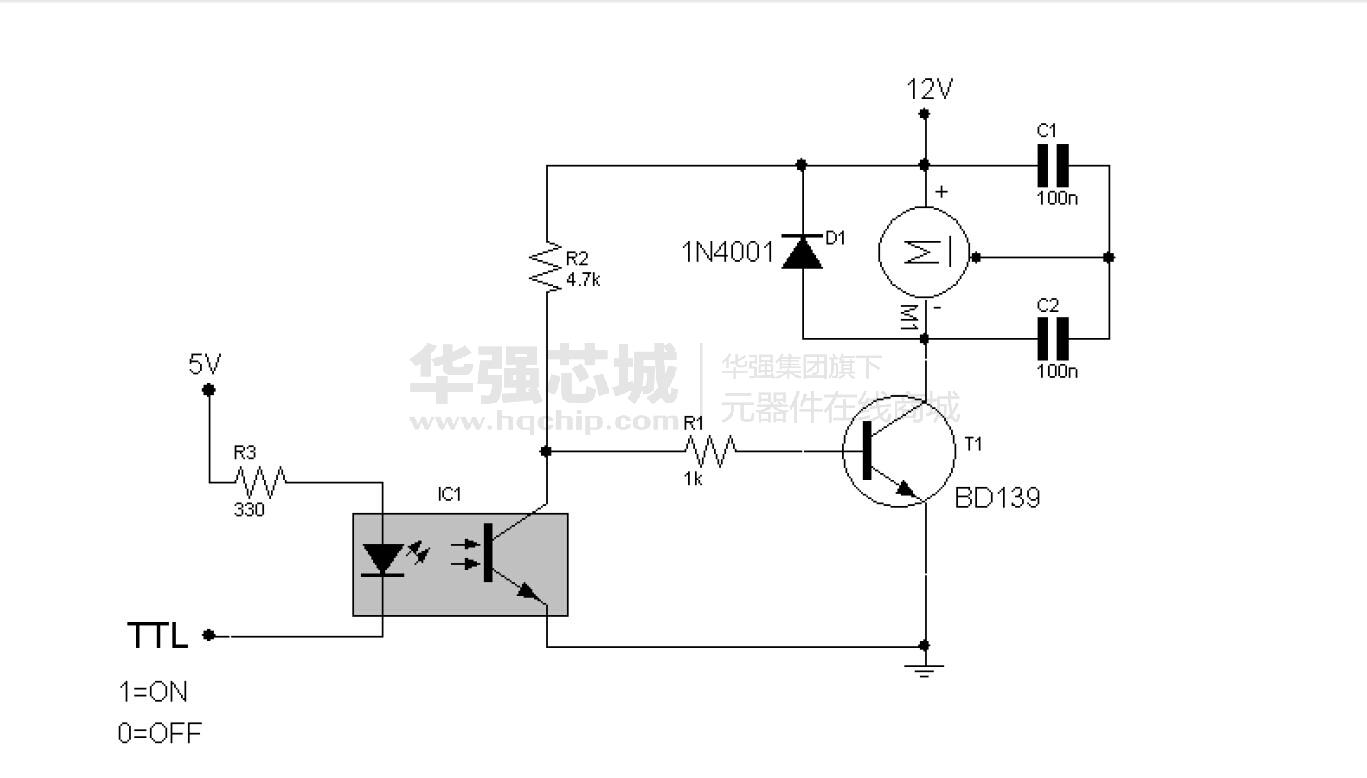

TLP521电路图

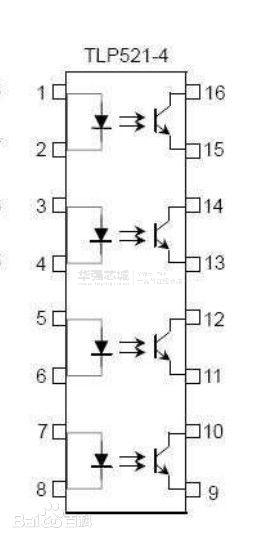

TLP521引脚图

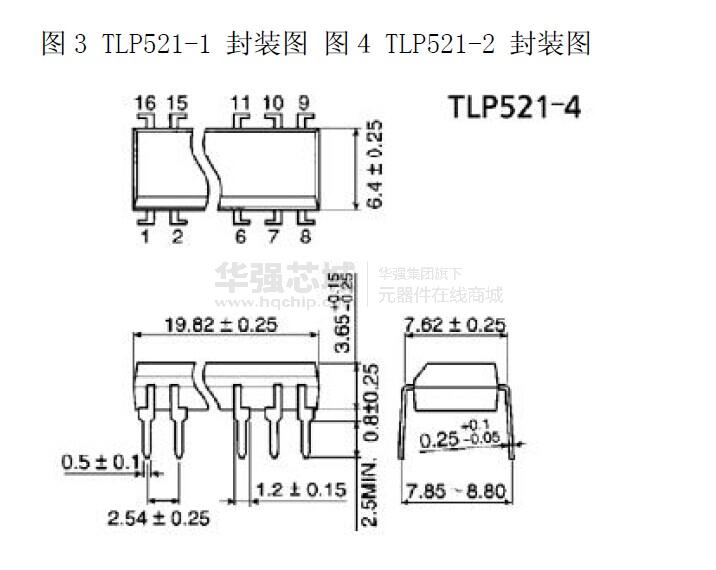

TLP521封装图
