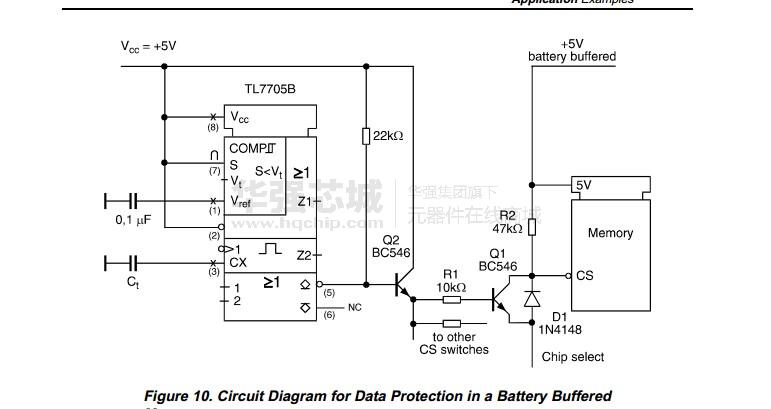

TL77xxA系列集成电路电源电压监控器专门设计用作微机和微处理器系统中的复位控制器。电源电压监控器监控SENSE输入端的欠压条件下的电源。在上电期间，当V CC达到接近3.6 V的值时，RESET输出变为有效（低电平）。此时（假设SENSE高于V IT +），延迟定时器功能激活延时，之后输出RESET和RESET变为无效（分别为高和低）。在正常操作期间发生欠压情况时，RESET和RESET变为活动状态。

　　该电路的主要部分是一个参考电压源，它由一种非常稳定的，温度补偿带隙基准。一个外部电容（典型值0.1µF）必须连接到电压输出电压VREF，以减少快速瞬变的供电电压的影响。在SENSE输入端的电压由电阻分压器分，并与由比较器的参考电压进行比较。以实现高精度，该分频器在晶圆探针调整。当输入电压被感测到是比下部阈值电压时，晶闸管被触发时，它喷出的定时电容C也可以以t.由逻辑电平（ TTL电平，低电平有效）火焰通过树脂输入晶闸管。晶闸管被再次关闭时，无论在SENSE输入端（或树脂输入）的电压增加超过阈值，或- 在短电源电压下降 - 电容器的放电电流变得比所述保持电流低晶闸管。

• 上电复位发生器

• 电压降后自动复位

• 宽电源电压范围

• 精密电压传感器

• 温度补偿电压基准

• 外部可调脉冲持续时间

TL7705ACP，采用PDIP-8封装方式。

产品种类:监控电路

过电压阈值: 4.6 V

上电复位延迟（典型值）: Adj

电源电压（最大值）: 18 V

电源电压（最小值）: 3.5 V

电源电流（典型值）: 1800 uA

最小工作温度: 0 C

最大工作温度: + 70 C

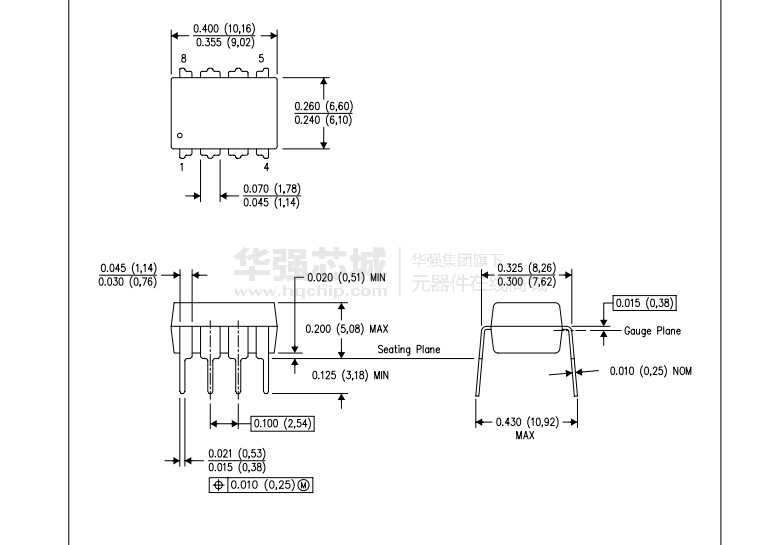

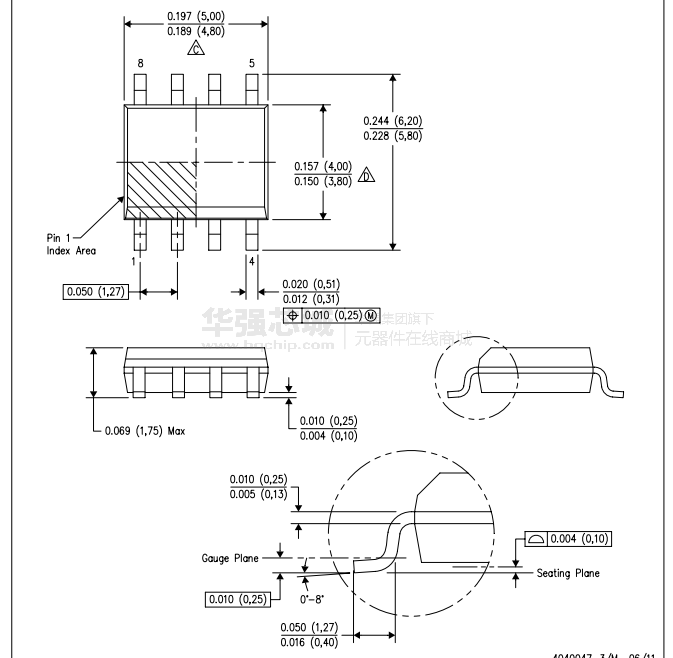

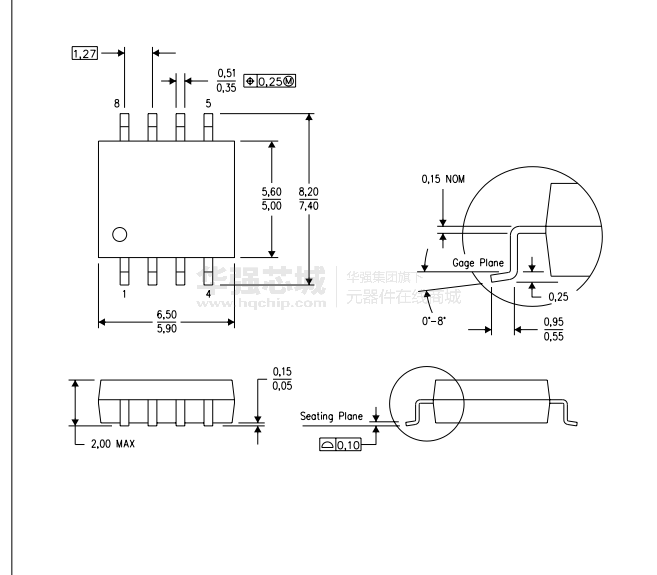

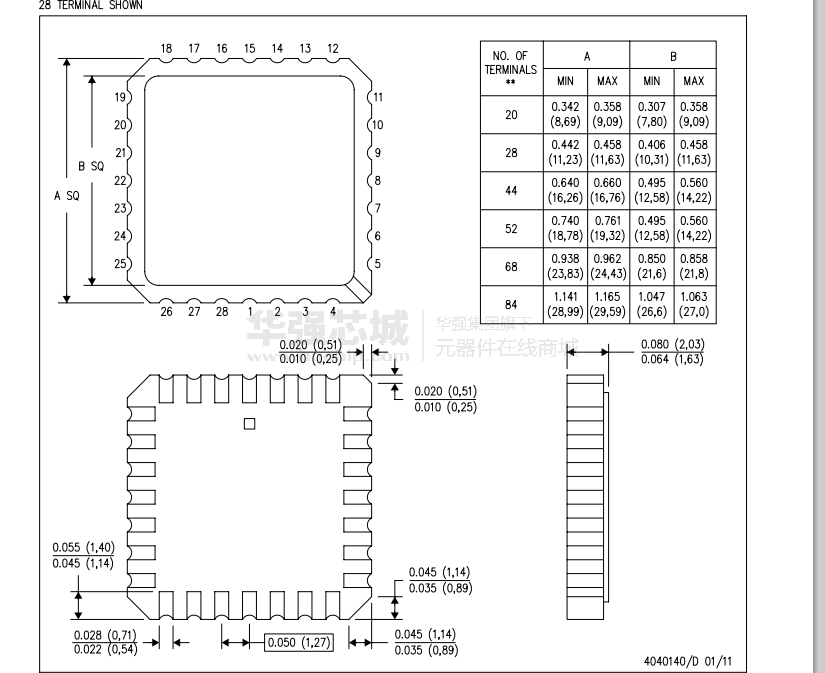

封装/箱体: PDIP-8

封装: Tube

工作温度范围: 0 C to + 70 C
