TL431、A、B集成电路是三端可编程并联稳压二极管。这些单片集成电路参考电压作为一个低温度系数齐纳工作，可从V编程。

36伏与两个外部电阻器。这些器件具有1 mA至100 mA的宽工作电流范围，典型的动态阻抗为0.22。

 这些参考的特性使它们在许多应用中如齐纳二极管、电源和运算放大器电路的齐纳二极管的优良替代。2.5 V基准使得从5 V逻辑电源获得一个稳定的参考是方便的，并且由于TL431，A，B作为并联稳压器工作，它可以被用作正电压或负电压基准。

·可编程输出电压为36伏

·电压基准容差：+/- 0.4%，Typ@ 25°C（TL43B）

·低动态输出阻抗，0.22

·典型

·1 mA至100 mA的下沉电流能力

·相当于50 ppm／°C的全范围温度系数

·在全额定工作温度范围内运行的温度补偿

·低输出噪声电压

·无铅封装可用

封装：

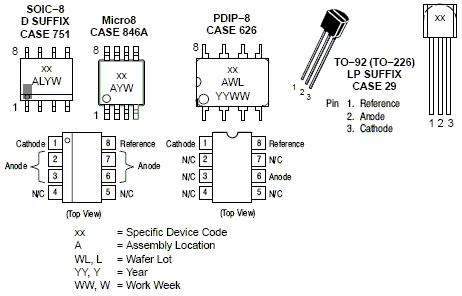

TL431是一种并联稳压集成电路。因其性能好、价格低，因此广泛应用在各种电源电路中。其封装形式与塑封三极管9013等相同，如图a所示。同类产品还有图b所示的双直插外形的。

封装形式：TO - 92、SOT - 89、SOT - 23

特点：

1. 输出电压最高到 40V

2. 动态输出阻抗低，典型值为 0.2Ω

3. 阴极电流能力为 0.1mA~100mA

4. 全温度范围内温度特性平坦，典型值为 50ppm/℃

5. 噪声输出电压低

6. 快速开态响应

7. ESD 电压为 2000V

输出电压计算公式：UO=2.5*{1+(R1/R2)}

参数和特性：

三端可调分流基准源

可编程输出电压:2.495V~36V

电压参考误差：±0.4% ，典型值@25℃（TL431B）

低动态输出阻抗:0.22Ω(典型值)

温度补偿操作全额定工作温度范围

负载电流1.0毫安--100毫安。

全温度范围内温度特性平坦，典型值为50 ppm/℃，

最大输入电压为37V

最大工作电流150mA

内基准电压为2.495V(25°C)
