描述

THS4532 是一款低功耗、全差分放大器，其具有低于负电源轨的输入共模范围以及轨到轨输出。 此器件设计用于能耗和功率耗散都十分关键的低功率数据采集系统和高密度应用。
此器件特有精确输出共模控制，此控制可实现驱动模数转换器 (ADC) 时的 dc 耦合。 与低于负电源轨和轨到轨输出的输入共模范围相耦合，此控制可只使用 2.5V 至 5V 的单电源轻松实现单端接地基准信号源与逐次逼近 (SAR) 的连接和三角积分(ΔΣ) ADC 的对接。 THS4532 也是一款适用于通用、低功耗差分信号调节应用的实用工具。

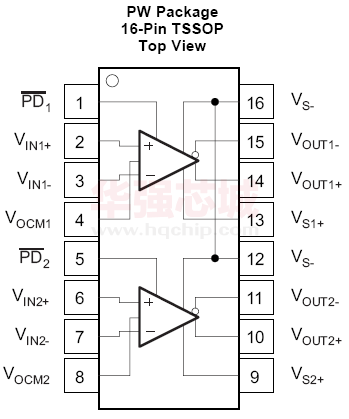

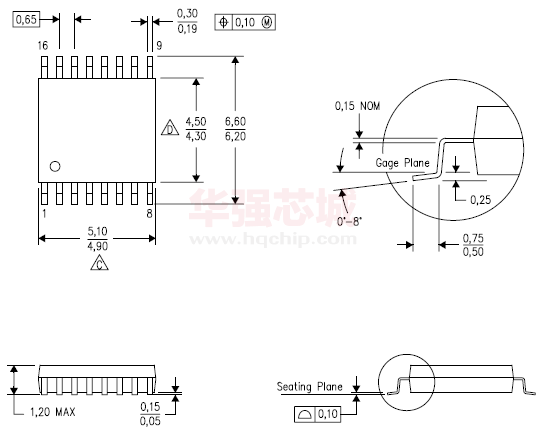

该器件在 –40°C 至 125°C 的扩展级工业温度范围内额定运行。 该器件提供以下封装选项：



特性

超低功耗：
电压：2.5V 至 5.5V
电流：250µA

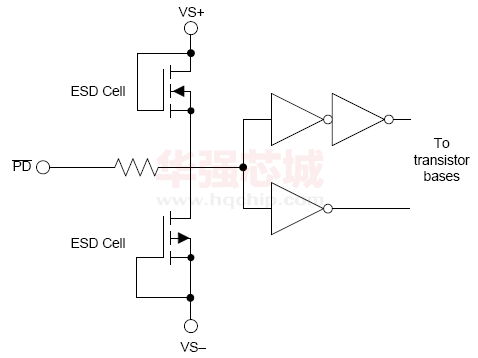

省电模式：0.5µA （典型值）
全差分架构
带宽：36MHz
转换速率：200V/μs
总谐波失真 (THD)：1kHz (1VRMS，RL=2kΩ) 时为 -120dBc
输入电压噪声：10nV/√Hz(f=1kHz)
高 DC 精度：
VOS：±100µV
VOS漂移：±3µV/˚C（-40°C 至 +125°C）
AOL：114dB
轨到轨输出 (RRO)
负电源轨输入 (NRI)

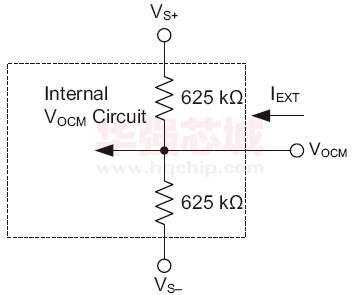

输出共模控制
