S8550

PNP硅晶体管

制造商：

中文资料及数据手册

在线购买

产品信息

　　在UTCS8550是一款低电压高电流小信号PNP晶体管，专为B类推挽音频放大器和一般用途的应用。

　　

特点：

　　*集电极电流高达700mA

　　*集电极 - 发射极电压高达20 V

　　*为了配合S8050 UTC

　　*无卤




参数：

耗散功率1W

集电极电流0.7A

集电极--基极电压30V

集电极--发射极击穿电压20V

特征频率fT 最小100MHZ 典型产家的目录没给出

放大倍数：按三极管后缀号分为C D E档



C：120-200 D：160-300 E：280-400





电路图、引脚图和封装图

    S8550电路图

      S8550引脚图

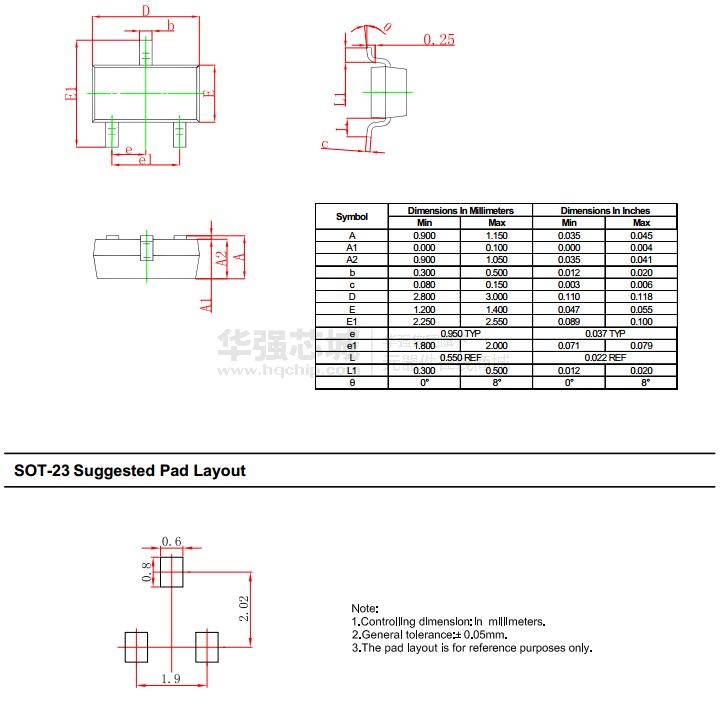

        S8550封装图
