RS232

串行数据通信的接口

制造商:

产品信息

简介:



RS-232-C是EIA发表的,是RS-232-B的修改版。本来是为连接模拟通信线路中的调制解调器等DCE及电传打印机等DTE拉接口而标准化的。现在很多个人计算机也用RS-232-C作为输入输出接口,用RS-232-C作为接口的个人计算机也很普及。



特点:





RS-232-C的如下特点:采用直通方式,双向通信,基本频带,电流环方式,串行传输方式,DCE-DTE间使用的信号形态,交接方式,全双工通信。RS-232-C在ITU建议的V.24和V.28规定的25引脚连接器在功能上具有互换性。RS-232-C所使用的连接器为25引脚插入式连接器,一般称为25引脚D-SUB。DTE端的电缆顶端接公插头,DCE端接母插座。RS-232-C所用电缆的形状并不固定,但大多使用带屏蔽的24芯电缆。电缆的最大长度为15m。使用RS-232-C在20K位/秒以下的任何速率都能进行数据传输。




详细介绍:



RS -232C标准(协议)的全称是EIA-RS-232C标准,其中EIA(Electronic Industry Association)代表美国电子工业协会,RS(recommended standard)代表推荐标准,232是标识号,C代表RS232的最新一次修改(1969),在这之前,有RS232B、RS232A。它规定连接电缆和机械、电气特性、信号功能及传送过程。常用物理标准还有有EIA-RS-232-C、EIA-RS-422-A、 EIA-RS-423A、EIA-RS-485。这里只介绍EIA-RS-232-C(简称232,RS232)。例如,目前在IBM PC机上的COM1、COM2接口,就是RS-232C接口。



电气特性:



1、EIA-RS-232C对电器特性、逻辑电平和各种信号线功能都作了规定。

2、在TxD和RxD上:逻辑1(MARK)=-3V~-15V

3、逻辑0(SPACE)=+3~+15V

4、在RTS、CTS、DSR、DTR和DCD等控制线上:

5、信号有效(接通,ON状态,正电压)=+3V~+15V

6、信号无效(断开,OFF状态,负电压)=-3V~-15V



以上规定说明了RS-323C标准对逻辑电平的定义。对于数据(信息码):逻辑“1”(传号)的电平低于-3V,逻辑“0”(空号)的电平高于+3V;对于控制信号;接通状态(ON)即信号有效的电平高于+ 3V,断开状态(OFF)即信号无效的电平低于-3V,也就是当传输电平的绝对值大于3V时,电路可以有效地检查出来,介于-3~+3V之间的电压无意义,低于-15V或高于+15V的电压也认为无意义,因此,实际工作时,应保证电平在±(3~15)V之间。



EIA -RS-232C与TTL转换:EIA-RS-232C是用正负电压来表示逻辑状态,与TTL以高低电平表示逻辑状态的规定不同。因此,为了能够同计算机接口或终端的TTL器件连接,必须在EIA-RS-232C与TTL电路之间进行电平和逻辑关系的变换。实现这种变换的方法可用分立元件,也可用集成电路芯片。目前较为广泛地使用集成电路转换器件,如MC1488、SN75150芯片可完成TTL电平到EIA电平的转换,而MC1489、SN75154可实现EIA电平到TTL电平的转换。MAX232芯片可完成TTL←→EIA双向电平转换,图1显示了1488和1489的内部结构和引脚。MC1488 的引脚⑵、(4,5)、(9,10)和(12,13)接TTL输入。引脚3、6、8、11输出端接EIA-RS-232C。MC1498的14的1、 4、10、13脚接EIA输入,而3、6、8、11脚接TTL输出。具体连接方法如图2所示。图中的左边是微机串行接口电路中的主芯片UART,它是 TTL器件,右边是EIA-RS-232C连接器,要求EIA高电压。因此,RS-232C所有的输出、输入信号都要分别经过MC1488和MC1498转换器,进行电平转换后才能送到连接器上去或从连接器上送进来。



机械特性:



连接器:由于RS-232C并未定义连接器的物理特性,因此,出现了DB-25、DB-15和DB-9各种类型的连接器,其引脚的定义也各不相同。下面分别介绍两种连接器。



⑴DB-25:PC和XT机采用DB-25型连接器。DB-25连接器定义了25根信号线,分为4组:

①异步通信的9个电压信号(含信号地SG)2,3,4,5,6,7,8,20,22

②20mA电流环信号 9个(12,13,14,15,16,17,19,23,24)

③空6个(9,10,11,18,21,25)

④保护地(PE)1个,作为设备接地端(1脚)



DB-25型连接器的外形及信号线分配如图3所示。注意,20mA电流环信号仅IBM PC和IBM PC/XT机提供,至AT机及以后,已不支持。⑵DB-9连接器



在AT 机及以后,不支持20mA电流环接口,使用DB-9连接器,作为提供多功能I/O卡或主板上COM1和COM2两个串行接口的连接器。它只提供异步通信的 9个信号。DB-25型连接器的引脚分配与DB-25型引脚信号完全不同。因此,若与配接DB-25型连接器的DCE设备连接,必须使用专门的电缆线。



电缆长度:在通信速率低于20kb/s时,RS-232C所直接连接的最大物理距离为15m(50英尺)。



最大直接传输距离说明:RS -232C标准规定,若不使用MODEM,在码元畸变小于4%的情况下,DTE和DCE之间最大传输距离为15m(50英尺)。可见这个最大的距离是在码元畸变小于4%的前提下给出的。为了保证码元畸变小于4%的要求,接口标准在电气特性中规定,驱动器的负载电容应小于2500pF。



电路图、引脚图和封装图

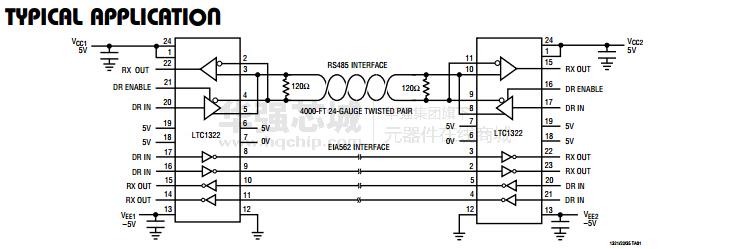

    RS232电路图

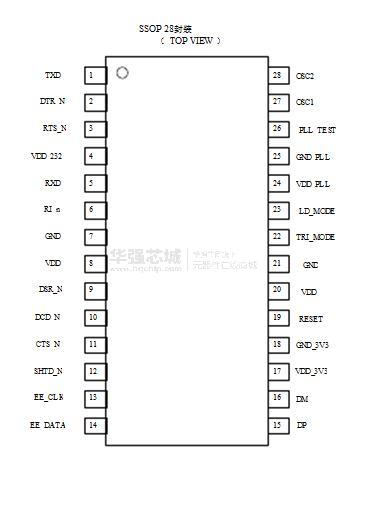

      RS232引脚图

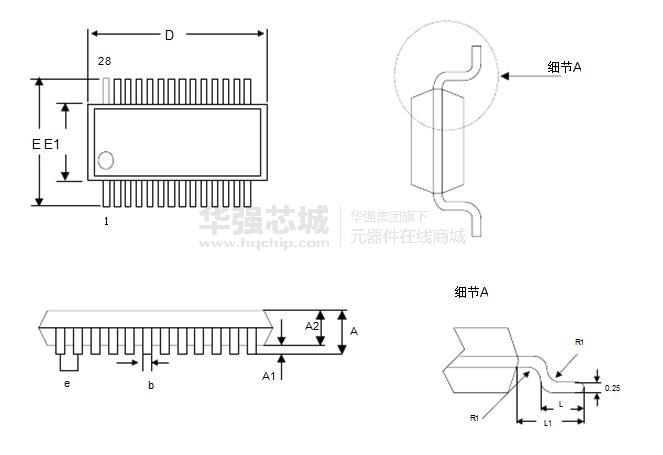

        RS232封装图
