优势和特点

  初始精度：±2 mV（最大值）

  温度系数：5 ppm/°C（最大值）

  低电源电流：45 µA（最大值）

  休眠模式：15 µA（最大值）

  低压差

  负载调整率：4 ppm/mA

  线性调整率：4 ppm/V

  高输出电流：30 mA

  短路保护

产品详情

REF19x系列精密带隙基准电压源采用温度漂移曲率校正专利电路，并对高稳定性薄膜电阻进行激光调整，从而实现极低的温度系数和高初始精度。

该系列由微功耗、低压差(LDV)器件组成，可利用仅比输出电压高出100 mV的电源提供稳定的输出电压，耗用的电源电流低于45 μA。通过对SLEEP 引脚施加低TTL或CMOS电平，可以使能休眠模式。在休眠模式下，输出关闭，电源电流进一步降至15 µA以下。

REF19x系列基准电压源的额定温度范围为(−40°C 至 +85°C) 工业温度范围，典型性能规格的温度范围为−40°C至 +125°C ，适合汽车等应用领域。

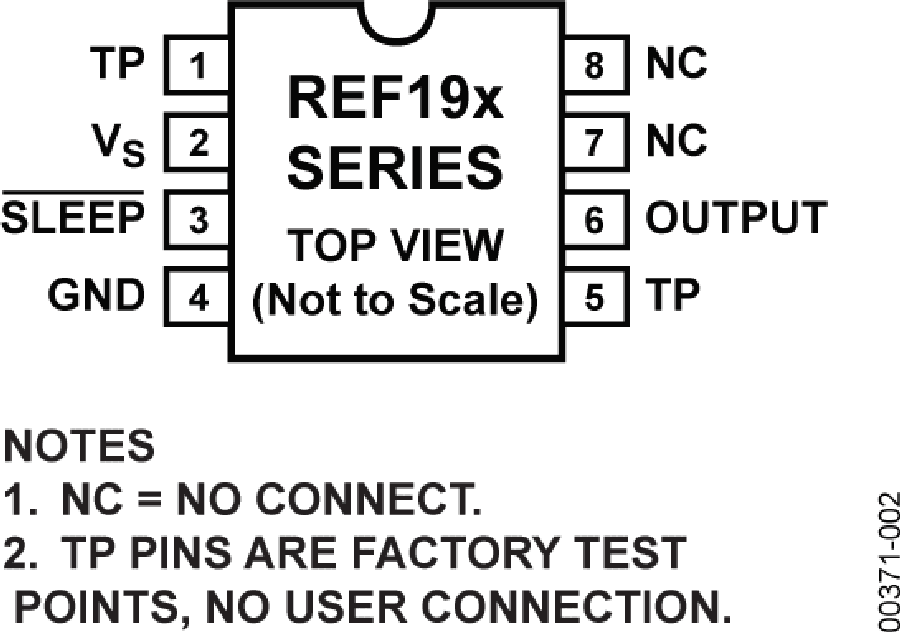

所有电气级产品均提供8引脚SOIC_N封装；仅最低电气级产品提供PDIP和TSSOP封装。同时也可提供裸片形式产品。



应用

  便携式仪表

  ADCs 和DACs

  智能传感器

  太阳能供电应用

  环路电流供电仪表
