PIC16F877特性：PIC16F877是由Microchip公司所生产开发的新产品，属于PICmicro系列单片微机，具有Flash program程序内存功能，可以重复烧录程序，适合教学、开发新产品等用途；而其内建ICD(In Circuit Debug)功能，可以让使用者直接在单片机电路或产品上，进行如暂停微处理器执行、观看缓存器内容等，让使用者能快速地进行程序除错与开发。

 Please consider this device

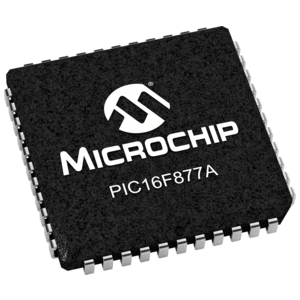

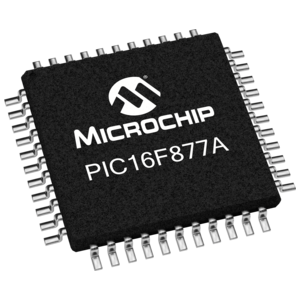

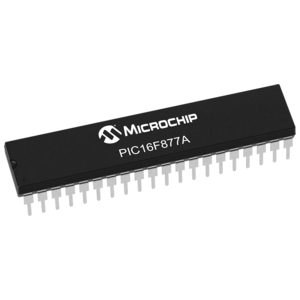

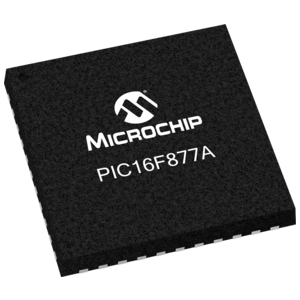

This powerful (200 nanosecond instruction execution) yet easy-to-program (only 35 single word instructions) CMOS FLASH-based 8-bit microcontroller packs Microchip's powerful PIC® architecture into an 40- or 44-pin package and is upwards compatible with the PIC16C5X, PIC12CXXX and PIC16C7X devices.The PIC16F877A features 256 bytes of EEPROM data memory, self programming, an ICD, 2 Comparators, 8 channels of 10-bit Analog-to-Digital (A/D) converter, 2 capture/compare/PWM functions, the synchronous serial port can be configured as either 3-wire Serial Peripheral Interface (SPI™) or the 2-wire Inter-Integrated Circuit (I²C™) bus and a Universal Asynchronous Receiver Transmitter (USART).All of these features make it ideal for more advanced level A/D applications in automotive, industrial, appliances and consumer applications.

2 PWM 10-bit
256 Bytes EEPROM data memory
ICD
25mA sink/source per I/O
Self Programming
Parallel Slave Port

 PIC16F877单片机的基本功能区域的主要功能模块包括以下7部分

1）           程序存储器区域

PIC16F877单片机带有Flash程序存储器结构，主要存放由用户预先编制好的程序和一些固定不变的数据。程序存储器共有8K×14位程序单元空间，即0000H1FFFH，由程序计数器提供13条地址线进行单元选择，每个单元宽14位，能够存放一条PIC单片机系统指令。在系统上电或其他复位情况下，程序计数器均从0000H地址单元开始工作。如果遇到调用子程序或系统发生事件中断时，都将把当前程序断点处的地址送入8级×14位的堆栈区域进行保护。堆栈是一个独立的存储区域，在子程序或中断服务程序执行完后，再恢复断点地址，使主程序得以继续执行。通过14位程序总线，取出对应程序指令的机器码，送入指令寄存器，将组成的操作码和操作数进行有效分离。如果操作数为地址，则进入地址复用器；如果操作数为数据，则进入数据复用器。而操作码将在指令译码和控制单元中转化为相应的功能操作。

2）           数据存储区域

PIC16F877单片机数据存储器主要包括特殊功能寄存器和通用寄存器两部分，用于存取CPU在执行程序过程中产生的中间数据或预置的参数。RAM数据存储器的每个存储单元除具备普通存储器功能之外，还能实现移位、置位、复位和位测试等通常只有寄存器才能完成的操作。PIC16F877共有512字节单元空间（包括无效的地址单元），即000H1FFH.地址复用器组合9条地址线，实现512个数据存储器单元地址的有效选择。对于不同的数据访问，地址复用器的组合方式也存在差异。当采用直接寻址时，RAM地址的形成采用7加2模式，即7位数据来源于指令操作数，2位数据来源于STATUS

状态寄存器RP1、RP0；而采用间接寻址时，RAM地址的形成采用8加1模式，即8位数据来源于文件选择寄存器FSR，1位数据来源于STATUS状态寄存器IRP

基本功能区域配置有地址和数据两种复用器，是一种信号的选择开关，可根据指令功能的不同而选择其中的一个通路。

3）           E2PROM数据存储器模块

PIC16F877单片机嵌入一个256×8位E2PROM数据存储器模块。它与内部数据存储器最大的差异在于可在线擦/写，存储的内容掉电时不会丢失。完成数据存取功能，PIC单片机指令集没有提供现成的机器指令，而必须采用特殊的程序段。

4）           算术逻辑运算区域

PIC16F877单片机中一个非常重要的部件就是算术逻辑单元ALU，主要实现算数运
