PESD5V0S2BT

在SOT23封装的低电容双向双重ESD保护二极管。

制造商:

产品信息

  概述

  在小型SOT23塑料低电容双向双重ESD保护二极管包旨在保护2数据线免受静电的损害放电(ESD )和其他瞬变。

  特点

  1.的2条线的双向ESD保护

  2.低电容二极管

  3.马克斯。峰值脉冲功率:P pp= 130号T Wp= 8/20µs

  4.低钳位电压: V CL (R)的= 14 V ,pp= 12 A

  5.超低漏电流:I RM= 5 nA的在VRWM= 5 V

  6.ESD保护》 30千伏

  7.IEC 61000-4-2 ; 4级( ESD )

  8.IEC- 61000-4-5 (浪涌) ; pp= 12一在tp= 8/20µs.


电路图、引脚图和封装图

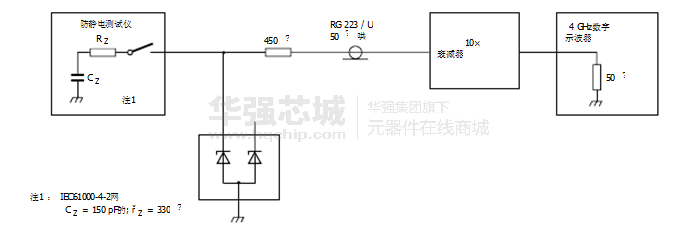

    PESD5V0S2BT电路图

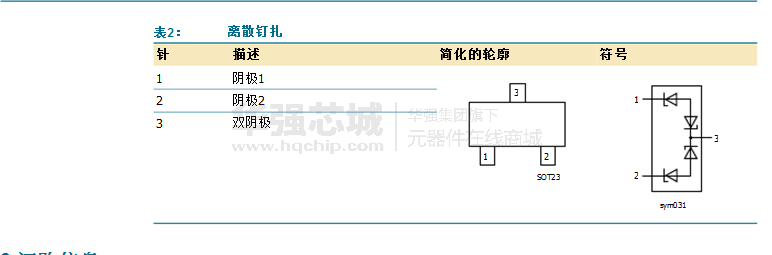

      PESD5V0S2BT引脚图

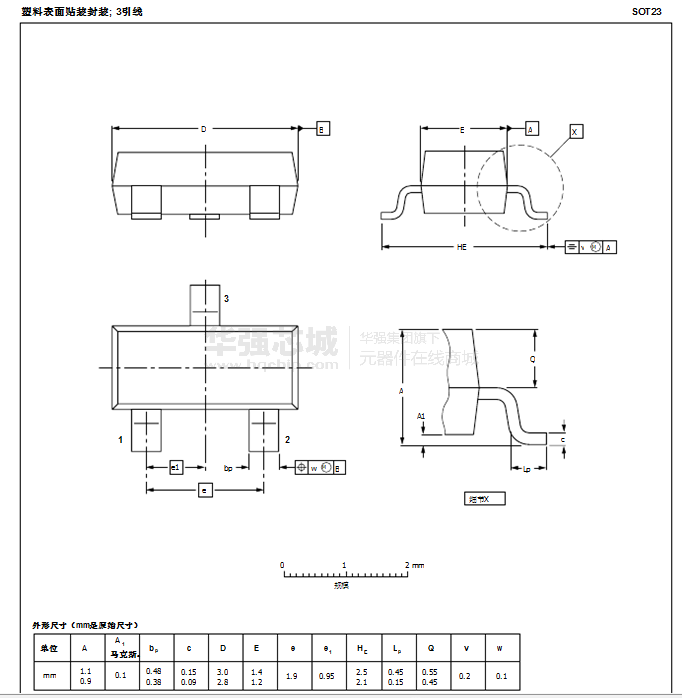

        PESD5V0S2BT封装图

        应用案例
