描述

OPA830是低功耗,单电源,宽带,电压反馈放大器设计操作在一个+ 5 v供应。操作在±5 v或+ 10 v供应还支持。输入范围延伸到消极的供应和在1.7 v的积极供给。使用互补共发射极输出提供了一个输出摆动开车时在25 mv的供应150Ω。高输出驱动电流(±80 ma)和低微分增益和相位错误也让他们理想的单电源的消费电子产品。

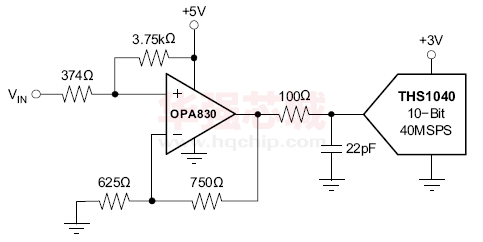

低的扭曲操作是保证高增益带宽积(110 mhz)和转换速率(550 v /µs),使OPA830理想输入缓冲阶段3 v和5 v CMOS adc。不像其他低功耗,单电源放大器失真性能改善的信号摇摆却降低了。9.2 nv /√赫兹低输入电压噪声支持宽动态范围的操作。

OPA830可用在一个超薄SOT23-5包。

特点

高带宽:

250 mhz(G = + 1)

110 mhz(G = + 2)

低电源电流:

3.9 ma(VS = + 5 v)

灵活的供应范围:

±5.5±1.4 v v双供应

+ 2.8 v + 11单供应

输入范围包括地面单一供应

4.88 v输出摆动+ 5 v供应

高转换速度:550 v /µs

低输入电压噪声:9.2 nv /√赫兹

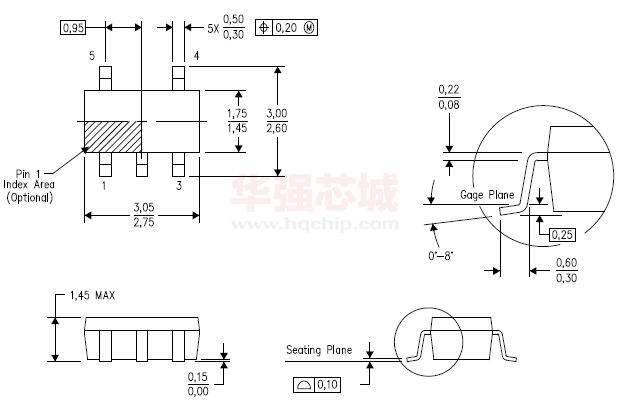

Pb-Free SOT23包
