OPA625

功率可扩展的模数转换器 (ADC) 驱动器

制造商:

中文资料及数据手册

在线购买

产品信息

  描述

  OPAx625 系列运算放大器是出色的 16 位和 18 位 SAR ADC 驱动器,具备高精度、低总谐波失真 (THD) 及低噪声等诸多优势,可提供一套独特的电源可扩展解决方案。 该器件系列在额定工作条件下的 16 位稳定时间为 280ns,可提供真正的 16 位有效位数 (ENOB)。 该系列器件具备高直流精度(偏移电压仅为 100µV)、120MHz 的宽增益带宽积以及 2.5nV/√Hz 的低宽带噪声,并且经优化可驱动高吞吐量、高分辨率的 SAR ADC,例如 ADS88xx 系列 SAR ADC。

  OPAx625 具有两种工作模式:高驱动模式和低功耗模式。 在创新型低功耗模式下,OPAx625 会跟踪输入信号,从而能够在 170ns 内以 16 位 ENOB 从低功耗模式切换至高驱动模式。

  OPAx625 系列采用 6 引脚小外形尺寸晶体管 (SOT) 封装和 10 引脚超薄小外形尺寸 (VSSOP) 封装,额定工作温度范围为 –40°C 至 +125℃。

  特性

  高驱动模式:

  增益带宽 (GBW) (G = 100):120MHz

  转换率:115V/μs

  4V 输出时的 16 位稳定时间: 280ns

  低电压噪声:10kHz 时为 2.5nV/√Hz

  低输出阻抗:1MHz 时为 1Ω

  偏移电压:±100µV(最大值)

  偏移电压漂移:±3µV/ºC(最大值)

  低静态电流:2mA(典型值)

  低功耗模式:

  GBW:1MHz

  低静态电流:270µA(典型值)

  功率可扩展特性:

  可超快速地从低功耗模式切换至高驱动模式:170ns

  高交流和直流精度:

  低失真:100kHz 时,HD2 为 –122dBc,HD3 为 –140dBc

  输入共模范围包括负电源轨

  轨到轨输出

  宽额定温度范围:-40℃ 至 +125℃

电路图、引脚图和封装图

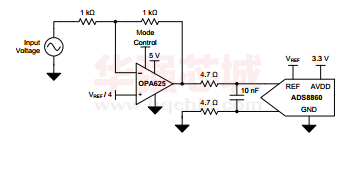

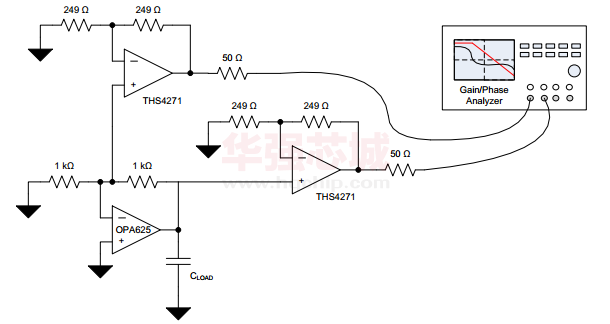

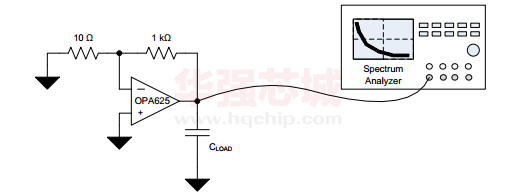

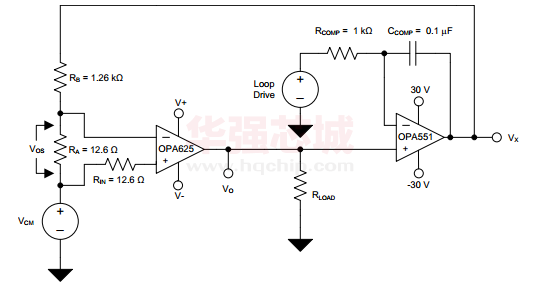

    OPA625电路图

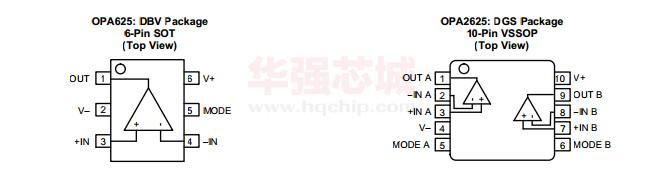

      OPA625引脚图

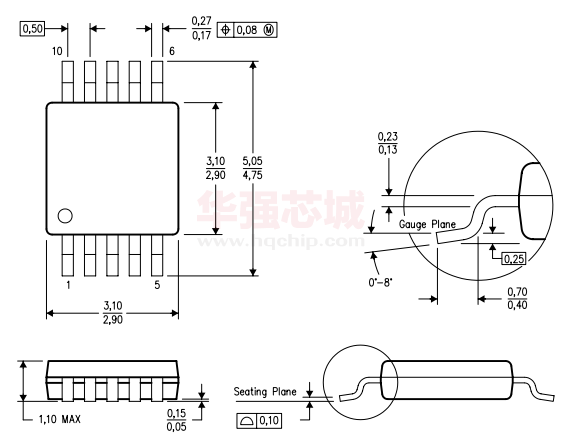

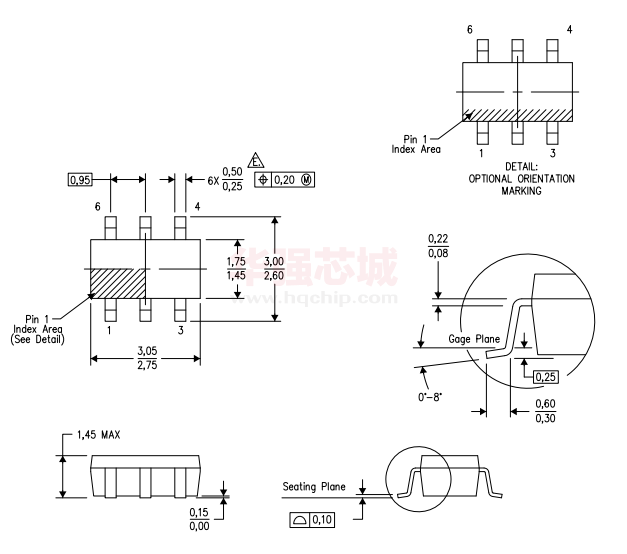

        OPA625封装图
