描述

OPA1S2384 和 OPA1S2385 (OPA1S238x) 将高带宽，场效应晶体管 (FET) 输入运算放大器与一个快速 SPST COMS 开关组合在一起，设计用于需要跟踪和捕捉快速信号的应用。
通过提供一个运行在单电源下的 250MHz 增益带宽产品和轨到轨输入/输出开关，OPA1S238x 可同时实现宽带转阻增益和大输出信号摆幅。 低输入偏置电流和电压噪声 (6nV/√Hz) 使得它可以放大极低电平的输入信号以实现最大的信噪比。
OPA1S238x 的特点使得此器件非常适合被用作一个宽带光二极管放大器。
此外，CMOS 开关和其后的缓冲放大器使 OPA1S238x 可被简单配置为一个快速采样保持电路。 外部保持电容器和后级增益选项使得 OPA1S238x 可轻松适应宽范围的速度和准确度要求。 请注意，OPA1S2384 使用一个逻辑高电平信号来关闭内部开关，而 OPA1S2385 使用一个低电平信号来关闭内部开关。
OPA1S238x 针对低压运行（低至 +2.7V）到高达 +5.5V 电压运行进行了优化。这些器件的额定温度范围为 -40°C 至 +85°C。



特性

宽带宽：250MHz
高转换率：150V/μs
轨到轨输入/输出 (I/O)
快速稳定
低输入偏置电流：3pA
高输入阻抗：1013Ω || 2pF
SPST 开关：
低导通电阻：4Ω
低电荷注入：1pC
低泄漏电流：10pA
灵活配置：
转阻增益
外部保持电容
后级增益
单电源：+2.7V 至 +5.5V
静态电流：9.2mA

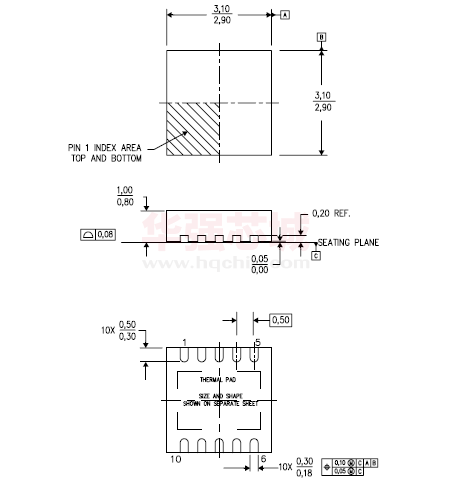

小型封装：3mm x 3mm 小外形尺寸无引线 (SON)-10 封装
OPA1S2384：内部开关高电平有效
OPA1S2385：内部开关低电平有效
