NRF2401

2.4~2.5GHz 射频、无线通信、收发芯片

制造商:

产品信息

     NRF2401是单片射频收发芯片,工作于2.4~2.5GHz ISM频段,芯片内置频率合成器、功率放大器、晶体振荡器和调制器等功能模块,输出功率和通信频道可通过程序进行配置。芯片能耗非常低,以-5dBm的功率发射时,工作电流只有10.5mA,接收时工作电流只有18mA,多种低功率工作模式,节能设计更方便。其DuoCeiverTM技术使nRF2401可以使用同一天线,同时接收两个不同频道的数据。NRF2401适用于多种无线通信的场合,如无线数据传输系统、无线鼠标、遥控开锁、遥控玩具等。




优势特点

GFSK调制:
硬件集成OSI链路层;
具有自动应答和自动再发射功能;
片内自动生成报头和CRC校验码;
数据传输率为l Mb/s或2Mb/s;
SPI速率为0 Mb/s~10 Mb/s;
125个频道:
与其他nRF24系列射频器件相兼容;
QFN20引脚4 mm×4 mm封装;
供电电压为1.9 V~3.6 V。
传输距离<5m

规格参数

性能参数:

◆小体积,QFN24 5x5mm封装

◆宽电压工作范围,1.9V~3.6V

◆工作温度范围,-40℃~+80℃

◆工作频率范围,2.400GHz~2.524GHz

◆数据传输速率,250Kbps、1Mbps

◆低功耗设计,接收时工作电流18mA,0dBm功率发射时13mA,掉电模式时仅为400uA

◆多通道工作模式,125个数据通道,通道切换时间≤200us,满足多点通讯和调频需要

◆硬件的CRC校验和点对多点的地址控制

◆SPI通讯端口,适合与各种MCU连接,编程简单

◆可通过软件设置工作频率、通讯地址、传输速率和数据包长度

◆MCU可通过接收完成引脚快判断是否完成数据接收


电路图、引脚图和封装图

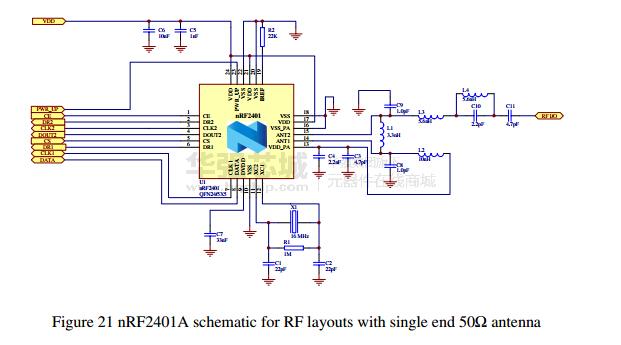

    NRF2401电路图

      NRF2401引脚图

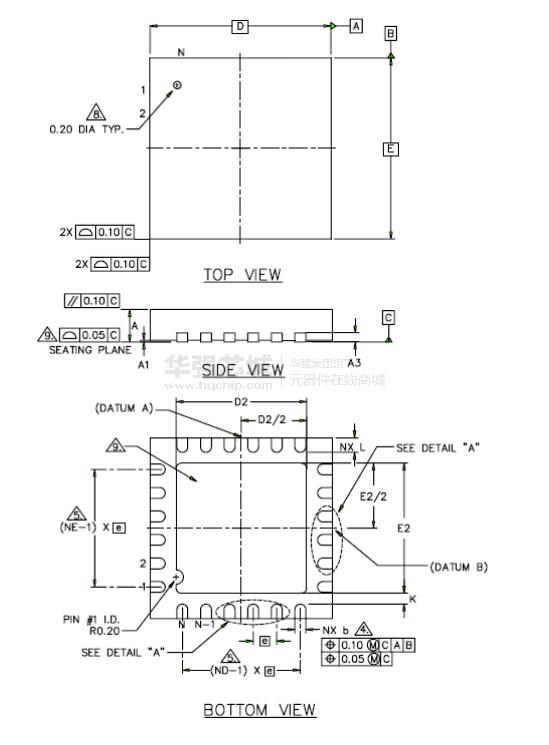

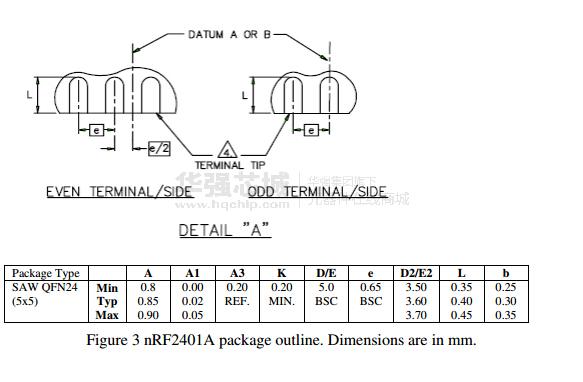

        NRF2401封装图
