元器件型号、描述、参数

NCL30083

 可分步调光的准谐振初级端电流模式控制器用于LED照明，带热反走

制造商：ON

中文资料及数据手册

在线购买

产品信息

NCL30083是一款PWM电流模式控制器，用于隔离反激及非隔离降压-升压恒流拓扑结构。此控制器采用准谐振模式工作，提供高能效。由于采用新颖的控制方法，该器件能够精密地对初级端电流进行稳流，无需次级端反馈电路、偏置及光耦。该器件集成度高，所需外部元件数量极少。内置一系列强固的保护特性以简化设计。该器件支持5步对数调光从完整亮度调降到5%。为延长系统使用时间，它在用户可编程的温度点提供电流反走。虽然NCL30083集成固定的过压保护，但设计人员可选择更低的过压保护级别进行编程。
  • Primary Side Sensing
  • Wide V
  • Range
  • Precise LED Current Regulation of ±1% typical
  • ~ 0.9 power factor with passive valley fill
  • User Programmable Thermal Foldback
  • Open and Shorted Output Protection
  • Secondary Diode Short Protection
  • 5 Step Dimmable to
  • V
  • undervoltage and overvoltage protection
  • Latched (A version) and Auto-recoverable (B version) fault handling
  • Wide temperature range of -40 to 125 °C
  • Input Line Voltage Sensing
  • Programmable Soft start

电路图、引脚图和封装图

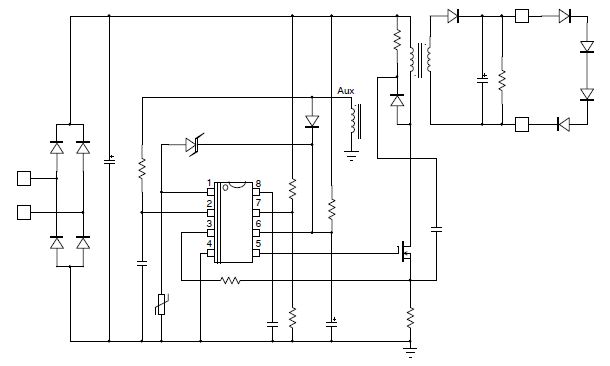

    NCL30083电路图
