NCL30081

 可分步调光的准谐振初级端电流模式控制器用于LED照明

制造商：ON

中文资料及数据手册

在线购买

产品信息

NCL30081是一款PWM电流模式控制器，用于隔离型反激及非隔离降压-升压恒流拓扑结构。这控制器采用准谐振模式工作，以提供高能效。由于采用新颖的控制方法，NCL30081能在初级端精确地对LED电流进行稳流，这就省去次级端反馈电路、偏置及光耦。这控制器集成了5步对数调光功能，使LED灯泡能够采用标准壁式开关来进行调光。
  • Primary Side Sensing
  • Wide V
  • Range
  • Precise LED Current Regulation of±1% typical
  • ~ 0.90 PF with passive valley fill
  • Open and shorted output protection
  • Secondary Diode Short Protection
  • Shorted Current Sense Fault Detection
  • Input Line Voltage Sensing
  • Auto-recoverable (B-version) and Latched (A-version) fault handling
  • Wide Temperature range of -40 to 125 °C

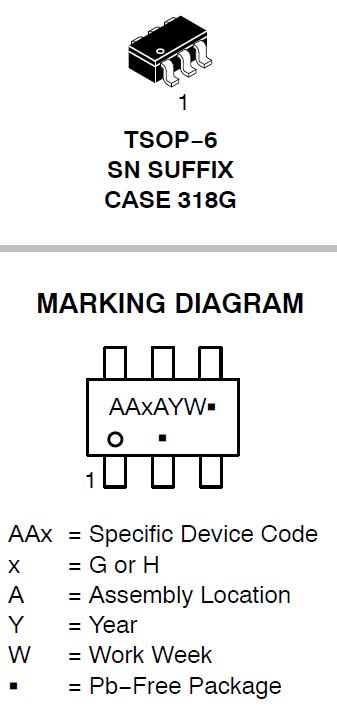

电路图、引脚图和封装图

    NCL30081电路图
