NCL30002

 功率因数校正离线降压LED驱动器

制造商：ON

中文资料及数据手册

在线购买

产品信息

NCL30002是一款开关电源控制器，用于中低功率单级功率因数校正的LED驱动器。该器件作为临界导通模式(CrM)降压控制器，来调节LED电流，以高功率因数工作于特定线性电压范围。限流阈值可微调，支持开环控制技术以减少元件数，同时保持精确的稳流和高功率因数。因CrM工作模式可实现即使在低功率水平下提供高能效，特别适用于LED应用。在LED照明应用中，符合稳流要求并满足整个系统光能效的要求很重要。在CrM中，开关频率将随线性和负载而变化。开关损耗低，因为在激活主MOSFET开关前电流降至0，在输出整流器上的恢复损耗可忽略不计。
  • Low 485 mV Current Sense threshold
  • Wide -40 to + 125 °C Temperature Range
  • Low typical 24 µA startup current
  • Fixed On time/Peak Current Power Factor Correction Control Architecture
  • Maximum Vcc of 20 Vdc
  • 500 mA Source / 800 mA Sink MOSFET Gate Driver
  • ± 3.1% Current limit accuracy across complete temperature range

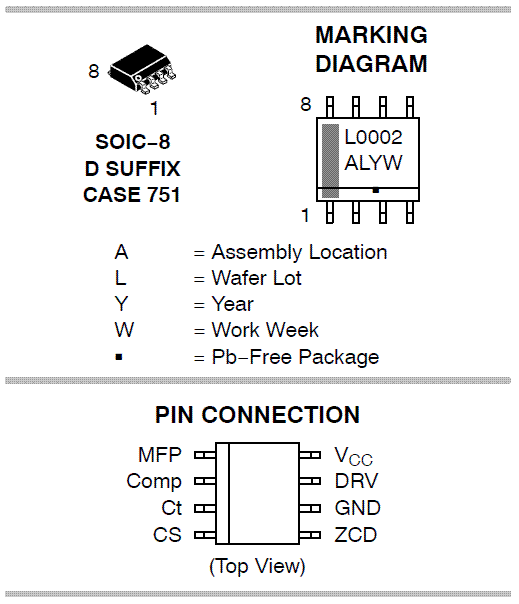

电路图、引脚图和封装图
