NCL30000

 功率因数校正可调光LED驱动器

制造商：ON

中文资料及数据手册

在线购买

产品信息

NCL30000是一款开关电源控制器，应用于中小功率单级功率因数(PF)校正的隔离型反激LED驱动器。它采用临界导通模式(CrM)控制技术，以确保在宽范围的输入电压和输出功率提供接近1的功率因数。
  • Constant on-time PWM control
  • Cycle-by-cycle current protection
  • Low current sense threshold of 500 mV
  • Reference design for TRIAC line dimmers
  • Source 500 mA / Sink 800 mA totem pole gate driver
  • Low 2.0 mA typical operating current
  • Very low 24 µA typical startup current
  • PbFree, halogen free/BFR free and RoHS compliant

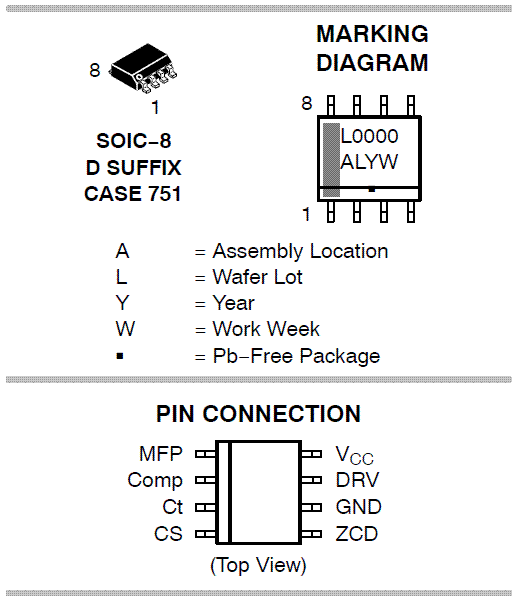

电路图、引脚图和封装图

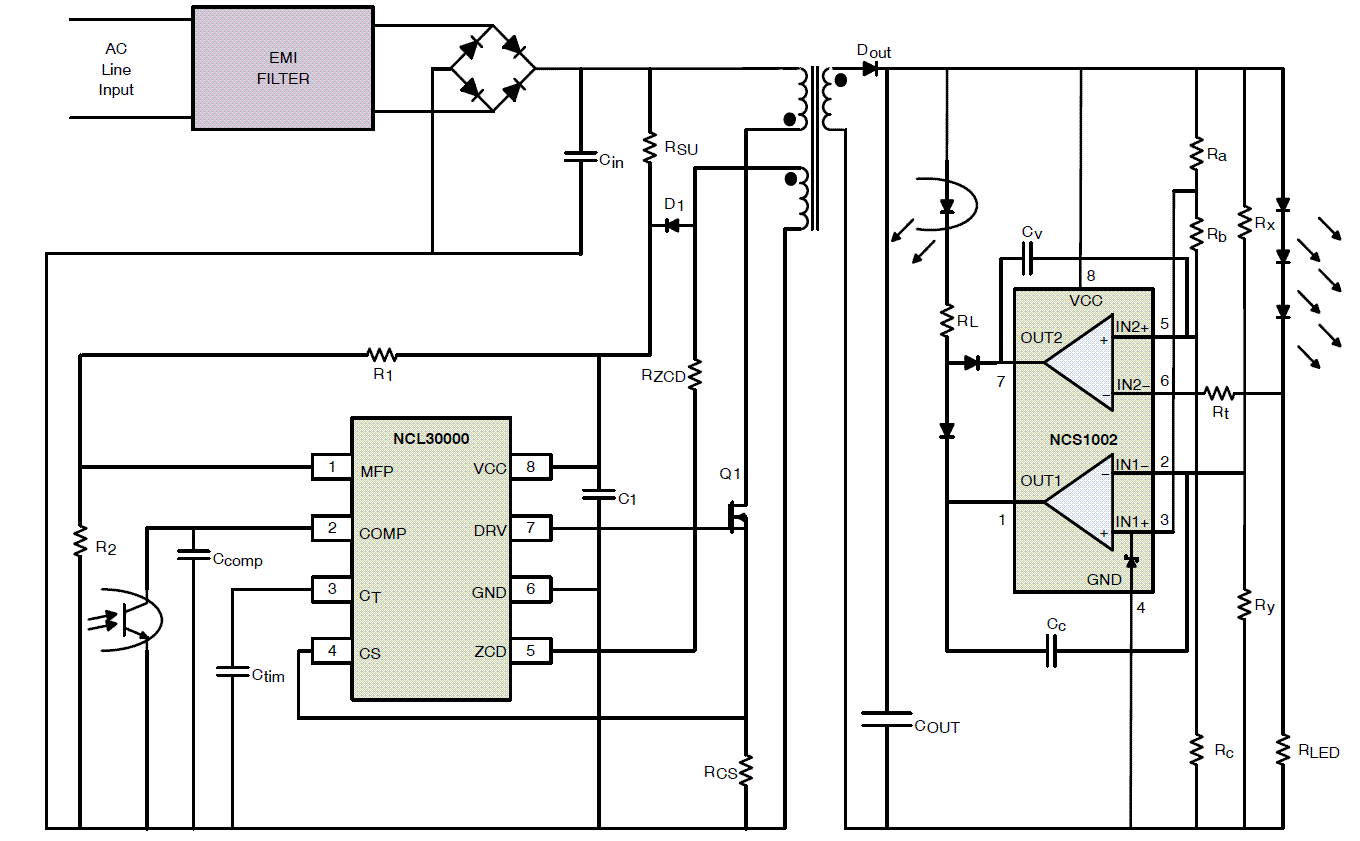

    NCL30000电路图
