MAX220–MAX249系列线驱动器/接收器，专为EIA/TIA-232E以及V.28/V.24通信接口设计，尤其是无法提供±12V电源的应用。

这些器件特别适合电池供电系统，这是由于其低功耗关断模式可以将功耗减小到5μW以内。MAX225、MAX233、MAX235以及MAX245/MAX246/MAX247不需要外部元件，推荐用于印刷电路板面积有限的应用。

应用：

• 便携式计算机

• 低功耗调制解调器

• 接口转换

• 电池供电RS-232系统

• 多点RS-232网络

关键特性：

对于低电压、集成ESD应用

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E：+3.0V至+5.5V、低功耗、最高1Mbps、真正的RS-232收发器，使用4个0.1µF外部电容(MAX3246E提供UCSP™封装)

对于低成本应用MAX221E：±15kV ESD保护、+5V、1µA、单路RS-232收发器，带AutoShutdown

主要特点：

1、符合所有的RS-232C技术标准

2、只需要单一 +5V电源供电

3、片载电荷泵具有升压、电压极性反转能力，能够产生+10V和-10V电压V+、V-

4、功耗低，典型供电电流5mA

5、内部集成2个RS-232C驱动器

6、高集成度，片外最低只需4个电容即可工作。

7、内部集成两个RS-232C接收器

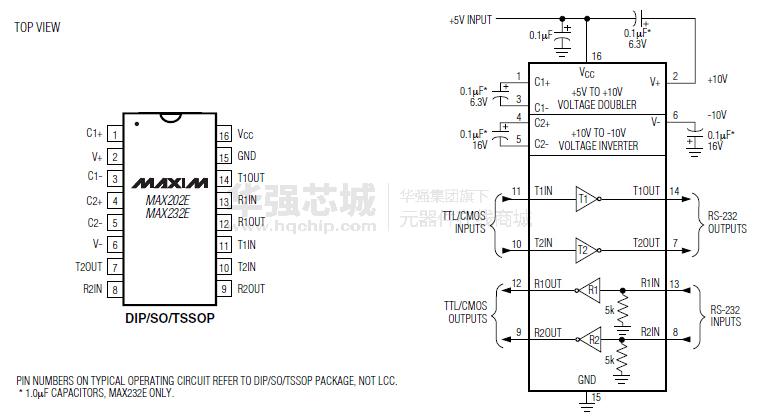

引脚介绍:

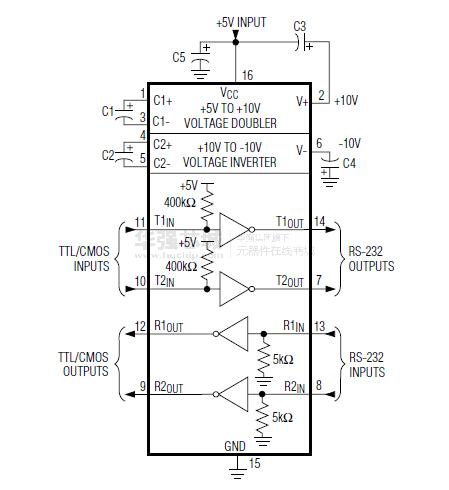

第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。

第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。

其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。

8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。

TTL/CMOS数据从11引脚（T1IN）、10引脚（T2IN）输入转换成RS-232数据从14脚（T1OUT）、7脚（T2OUT）送到电脑DB9插头；DB9插头的RS-232数据从13引脚（R1IN）、8引脚（R2IN）输入转换成TTL/CMOS数据后从12引脚

（R1OUT）、9引脚（R2OUT）输出。

第三部分是供电。15脚GND、16脚VCC（+5v）。

基本参数：

驱动器/接收器数：2/2

电源电压：4.5 V ~ 5.5 V

典型单电源电压：5V

发送器信号类型：单端

发送器数目：2

引脚数目：16

接口标准：EIA/TIA-232-F,V.28

接收器信号类型：单端

接收器数目：2

收发器数目：2

数据传输布局：点对点

工作温度：0°C~70°C

最大电源电流：10mA

最小单电源电压：4.5V

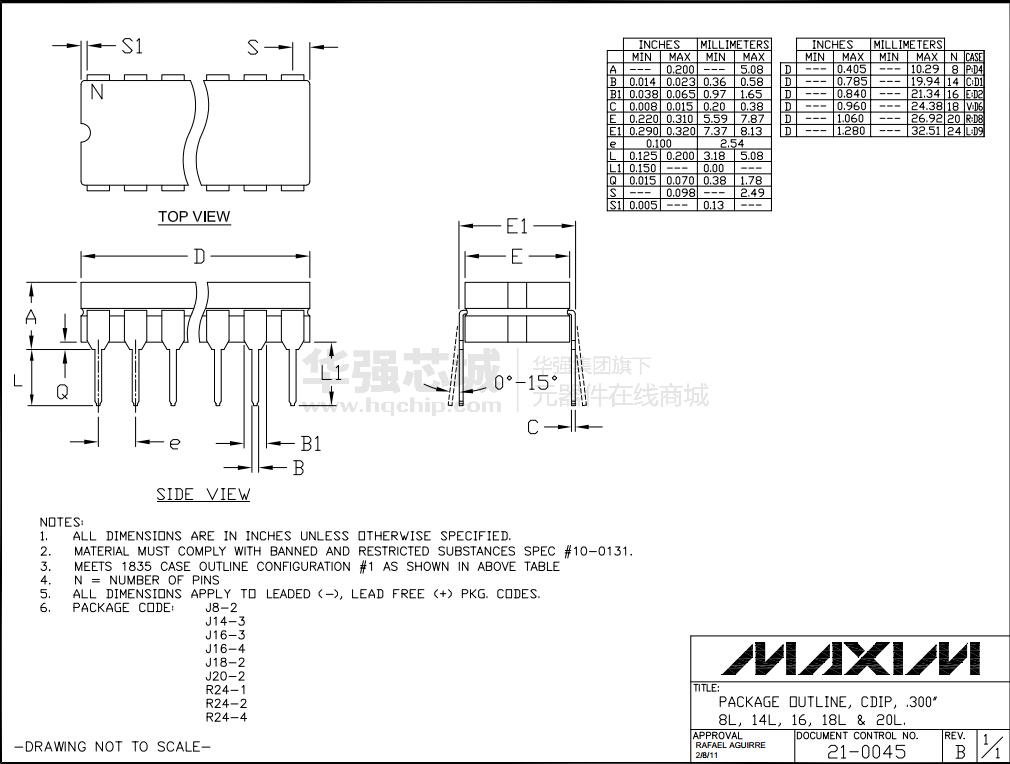

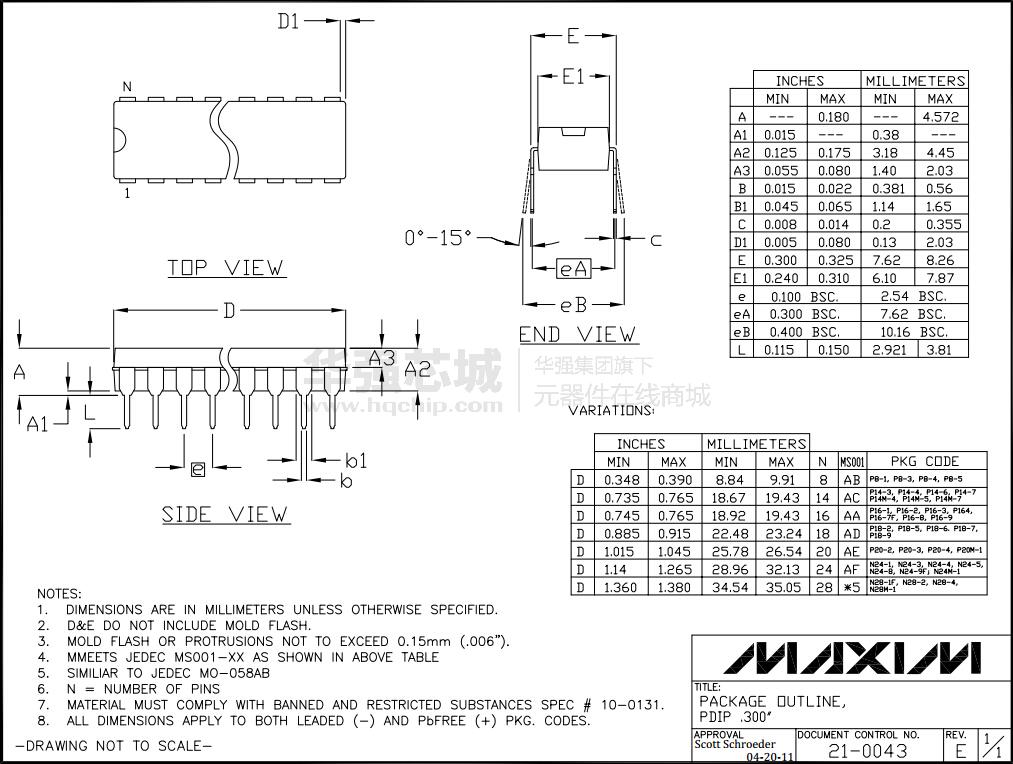

安装类型：通孔
