描述

LMH6523包含四、高性能数控可变增益放大器(DVGA)。它被设计用于窄带和宽带如果样本应用程序。通常,LMH6523驱动器高性能ADC在范围广泛的混合信号和数字通信应用,如移动无线电和蜂窝基站自动增益控制(AGC)是需要增加系统动态范围。
LMH6523每个通道的一个独立、数控衰减器和高线性微分输出放大器。所有的电路进行了优化低失真和最大系统设计的灵活性。功耗管理的三态使销。个人渠道可以禁用或置于一个低功率模式或更高性能、高功率模式。使销是活跃在串行和并行模式系统,高速功率控制的要求。
LMH6523数控衰减器提供了精确的1分贝增益步骤31 db范围。数字衰减器可以控制通过SPI串行总线或高速并行总线。
输出放大器的差分输出,允许大信号波动在一个5 v供应。低阻抗输出提供了最大的灵活性开车时各种滤波器设计或模拟到数字转换器。具有非常大的应用程序的变化信号电平LMH6523可以支持到62分贝增益范围的连锁渠道。

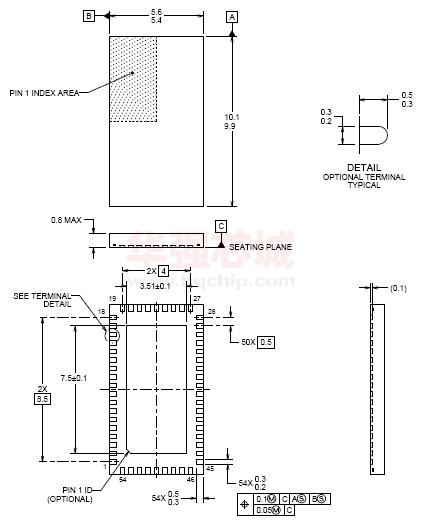

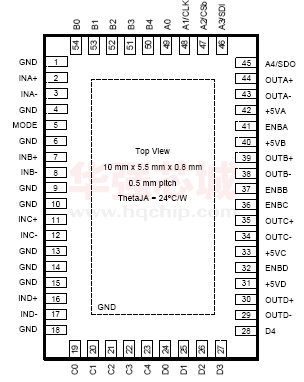

LMH6523操作的工业温度范围−40°C到85°C。54-Pin LMH6523可用,热增强,LLP包。



特性

在200 mhz OIP3:49 dbm
噪声图:8.5 db
电压增益:26 db
1分贝增益步骤
使针活跃在SPI模式
−3 db的1400 MHz带宽
增益精度步:0.2 dB
为每个通道禁用功能
并行和串行控制
低功耗模式电源管理的灵活性
占用空间小LLP包
