描述LM5176 是一款同步 4 开关降压/升压直流/直流控制器，能够将输出电压稳定在等于、高于或低于输入电压的某一电压值上。LM5176 在 4.2V 至 55V（最大绝对值为 60V）的宽输入电压范围内工作，可支持各种不同的 应用。LM5176 在降压和升压工作模式下均采用电流模式控制，以提供出色的负载调节率和线性调节率。开关频率可通过外部电阻进行编程，并且可与外部时钟信号同步。该器件还 具有 可编程的软启动功能，并且提供 诸如 逐周期电流限制、输入欠压锁定 (UVLO)、输出过压保护 (OVP) 和热关断等各类保护特性。此外，LM5176 采用 可选的平均输入或输出电流限制、用于减少峰值 EMI 的可选扩频，以及持续过载情况下的可选间断模式保护。

• 单电感降压/升压控制器，用于升压/降压直流/直流转换

• 宽输入电压：4.2V（2.5V 偏置）至 55V（60V 最大输入电压）

• 灵活的输出电压：0.8V 至 55V

• VOUT 短路保护

• 高效降压-升压转换

• 可调开关频率

• 可选频率同步和抖动

• 集成 2A 金属氧化物半导体场效应晶体管 (MOSFET) 栅极驱动器

• 逐周期电流限制和可选断续模式

• 可选输入或输出平均电流限制

• 可编程的输入欠压闭锁 (UVLO) 和软启动

• 电源正常和输出过压保护

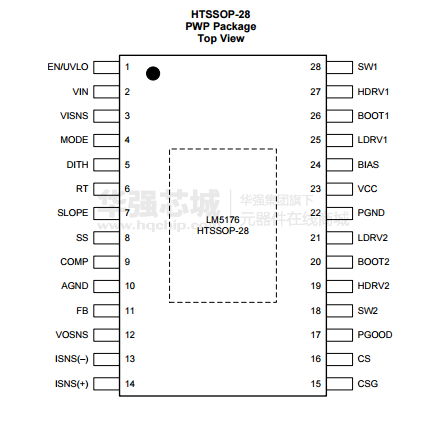

• 采用 HTSSOP-28 封装

• 使用 LM5176 并借助 WEBENCH 电源设计器创建定制设计
