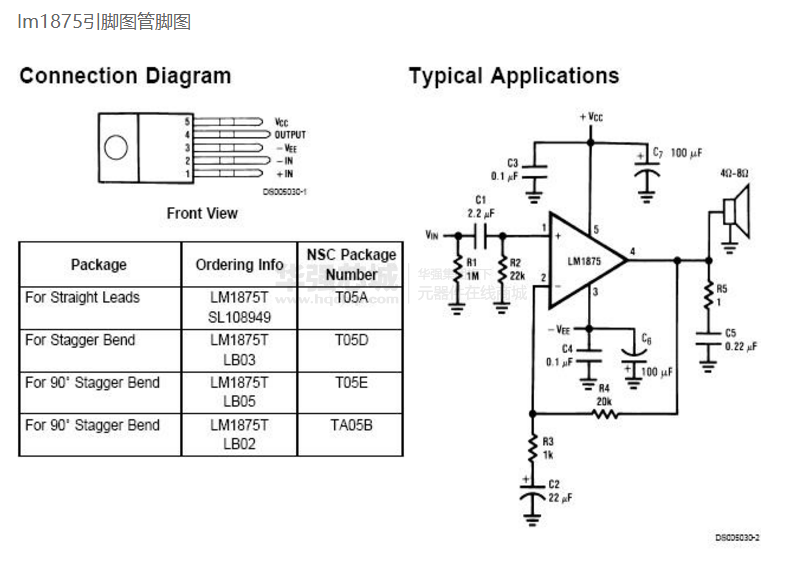

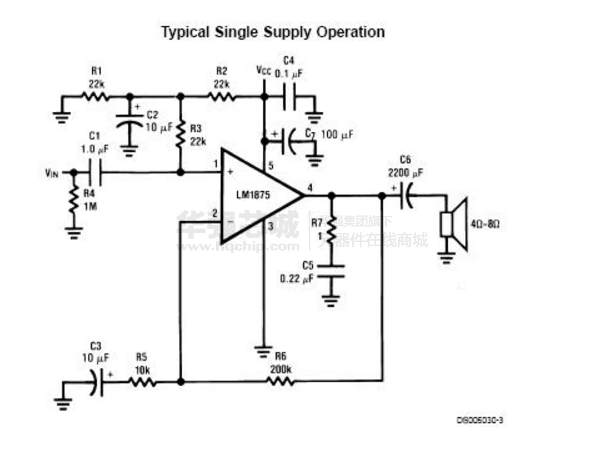

lm1875 是一款功率放大集成块！ 是美国国半公司研发的一款功放集成块！ 它在使用中外围电路少 而且有完善的过载保护功能！ 它为五针脚形状！ 一针脚为信号同相输入 二针脚为信号反相输入，三针脚负电源-Vee(单电源接地GND)。 五针脚电源+Vcc输入 四针脚为信号输出 LM1875制作功放电路如下LM1875采用TO-220封装结构，形如一只中功率管，体积小巧，外围电路简单，且输出功率较大。该集成电路内部设有过载过热及感性负载反向电势安全工作保护。

相关数据：

谐波失真：<0.015%，当f=1kHz，RL=8Ω，P0=20W时转换速率：18V/μS (9V/μS)

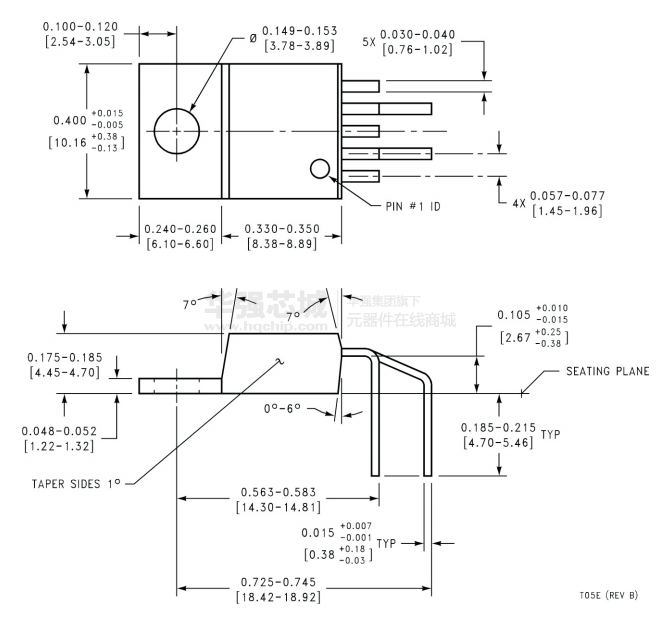

LM1875采用TO-220-5封装结构，形如一只中功率管，体积小巧，外围电路简单，且输出功率较大。该集成电路内部设有过载过热及感性负载反向电势安全工作保护。

LM1875功放板由一个高低音分别控制的衰减式音调控制电路和LM1875放大电路以及电源供电电路三大部分组成，音调部分采用的是高低音分别控制的衰减式音调电路，其中的R02，R03，C02，C01，W02组成低音控制电路；C03，C04，W03组成高音控制电路；R04为隔离电阻，W01为音量控制器，调节放大器的音量大小，C05为隔直电容，防止后级的LM1875直流电位对前级音调电路的影响。放大电路主要采用LM1875，由1875，R08，R09，C066等组成，电路的放大倍数由R08与R09的比值决定，C06用于稳定LM1875的第4脚直流零电位的漂移，但是对音质有一定的影响，C07，R10的作用是防止放大器产生低频自激。本放大器的负载阻抗为4→16Ω。 为了保证功放板的音质，电源变压器的输出功率不得低于80W，输出电压为交流2*15V，滤波电容采用2个2200UF/25V电解电容并联，正负电源共用4个2200UF/25V的电容，两个104的独石电容是高频滤波电容，有利于放大器的音质。

LM1875集成功放：单列5脚直插塑料封装，仅5只引脚。
开环增益可达90dB。
极低的失真，1kHz，20W时失真仅为0.015%。
AC和DC短路保护电路。
超温保护电路。
峰值电流高达4A。极宽的工作电压范围（16-60V）。
内置输出保护二极管。
外接元件非常少，TO-220封装。
输出功率大，Po=20W(RL=4Ω)。不失真功率为20W（THD=0.08%），THD=1%时，功率可达40W
