优势和特点

  高速模式（12位/8位）四通道模式： FSmax = 160 / 250 MSPS双通道模式： FSmax = 320 / 500 MSPS 单通道模式： FSmax = 640 / 1000 MSPS SNR: 70 dB, SFDR: 60/75 dB （12位单通道模式）

  HMCAD1511和HMCAD1510中描述的8位模式

  精密模式（14位）四通道高达105 MSPS SNR： 74 dB；SFDR： 83 dB（70 MHz）SNR： 72.5 dB；SFDR： 78 dB (140 MHz)

  带瞬时开关功能的集成式交叉点开关

  内部低抖动可编程时钟分频器

  超低功耗 490 mW（包括I/O，12位、640 MSPS）

  从休眠状态启动的时间：0.5 μs从掉电状态启动的时间：15 μs

  内部基准电压源电路，无需外部元件

  粗调和精调增益控制

  针对每一个ADC提供数字增益精调能力

  内部失调校正

  电源电压：1.8 V

  控制接口引脚具有1.7 - 3.6 V CMOS逻辑电压

  串行LVDS输出提供12、14、16和双通道8位模式

  7 x 7 mm 48 QFN封装

产品详情

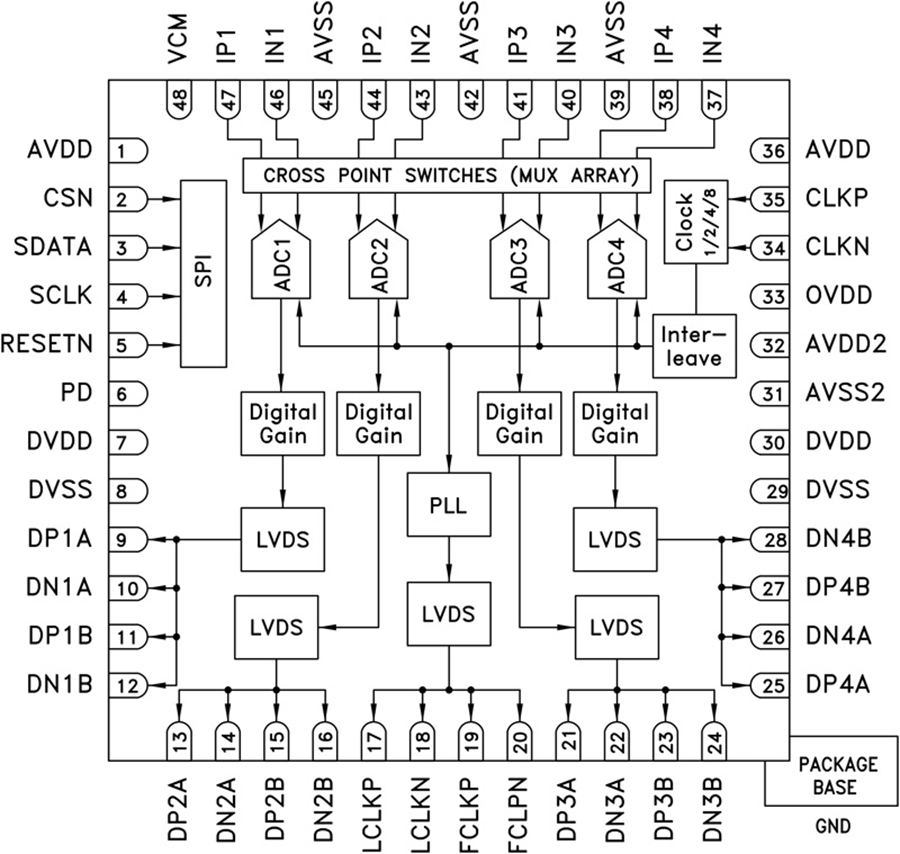

HMCAD1520是一款多功能、高性能、低功耗模数转换器(ADC)，采用交错式高速模式来提升采样速率。 集成式交叉点开关激活用户选择的输入。

在单通道模式下，可以选择四个输入中的一个作为单个ADC通道的有效输入。 在双通道模式下，可以为每一个ADC通道选择四个输入中的任意两个。 在四通道模式和精密模式下，任意输入都可分配至任意ADC通道。 内部低抖动可编程时钟分频器使得针对所有工作模式采用单个时钟源成为可能。

HMCAD1520基于专利结构，采用内部基准电压源电路、串行控制接口和串行LVDS输出数据。 数据和帧同步时钟用于接收机的数据捕捉。 针对每一个ADC可单独设置内部数字精调增益，以便校准增益误差。

通过串行控制接口(SPI)，可向ADC施加各种模式和配置设置。每个通道都可独立关断，并且输出数据格式可通过此接口选择。 可使用单个外部引脚设置全芯片空闲模式。

寄存器设置决定了此引脚的确切功能。 HMCAD1520设计为可轻松与多个供应商提供的现场可编程门阵列(FPGA)实现接口。

应用

  精密示波器

  频谱分析仪

  分集接收机

  高端超声

  通信测试

  无损检测
