HMCAD1511

高速、多模、8位、1 GSPS ADC

制造商:ADI/AD

产品信息

优势和特点

  8位高速单通道/双通道/四通道ADC单通道模式: FSmax = 1000 MSPS双通道模式: FSmax = 500 MSPS四通道模式: FSmax = 250 MSPS

  集成交叉点开关(多路复用阵列)

  1X至50X数字增益 高达32X无失码

  1X增益: 49.8 dB SNR 10X增益: 48.2 dB SNR

  内部低抖动可编程时钟分频器

  超低功耗710 mW(包括I/O,1000 MSPS)

  从休眠状态启动的时间:0.5 μs;从掉电状态启动的时间:15 μs

  内部基准电压源电路,无需外部元件

  粗调和精调增益控制

  针对每一个ADC提供数字增益精调能力

  内部失调校正

  电源电压:1.8 V

  控制接口引脚具有1.7 - 3.6 V CMOS逻辑电压

  串行LVDS/RS DS输出

  7x7 mm QFN 48引脚(LP7D)封装

产品详情

HMCAD1511是一款多功能、高性能、低功耗模数转换器(ADC),采用时间交错技术来提升采样速率。 集成式交叉点开关激活用户选择的输入。

在单通道模式下,可以选择四个输入中的一个作为单个ADC通道的有效输入。 在双通道模式下,可以为每一个ADC通道选择四个输入中的任意两个。 在四通道模式下,任意输入都可分配至任意ADC通道。

内部低抖动可编程时钟分频器使得针对所有工作模式采用单个时钟源成为可能。

HMCAD1511基于专利结构,采用内部基准电压源电路、串行控制接口和串行LVDS/RS DS输出数据。 数据和帧同步时钟用于接收机的数据捕捉。 内部1至50X数字粗调增益的ENOB大于7.5(最高16X增益),可通过数字方式实现示波器增益设置。 针对每一个ADC可单独设置内部数字精调增益,以便校准增益误差。

通过串行控制接口(SPI),可向ADC施加各种模式和配置设置。 每个通道都可独立关断,并且数据格式可通过此接口选择。 可使用单个外部引脚设置全芯片空闲模式。 寄存器设置决定了此引脚的确切功能。

HMCAD1511设计为可轻松与多个供应商提供的现场可编程门阵列(FPGA)实现接口。

应用

  USB供电型示波器

  数字示波器

  卫星接收机

电路图、引脚图和封装图

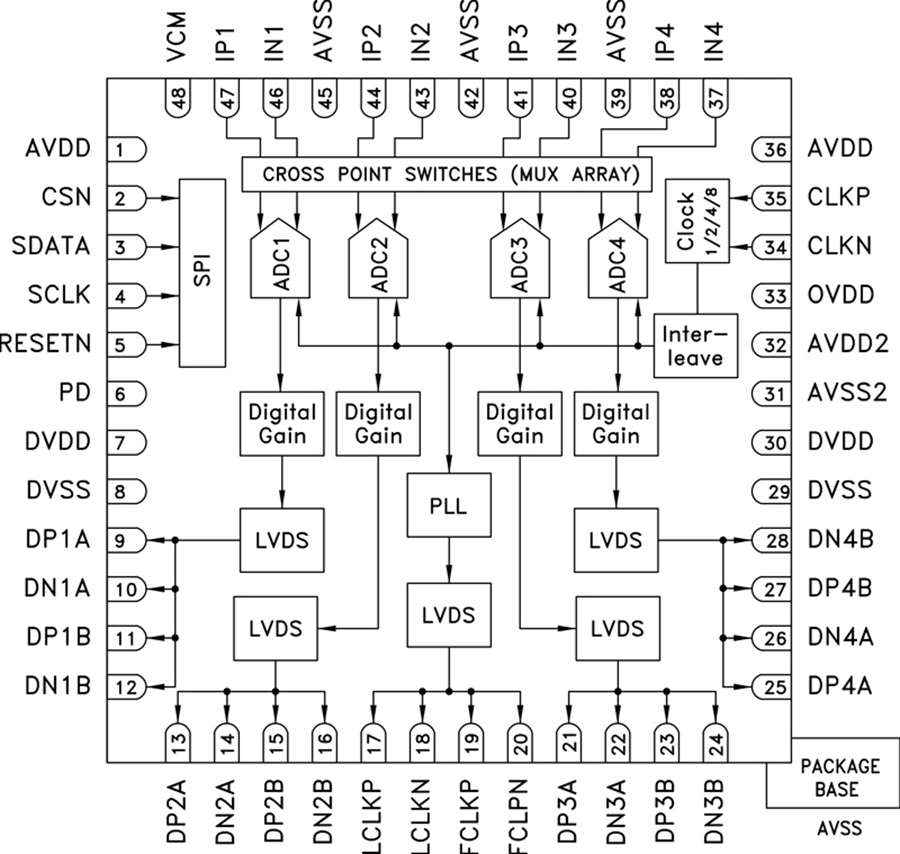

    HMCAD1511电路图
