优势和特点

  宽带宽：10 - 40 GHz

  出色的线性度：+32 dB输入IP3

  宽衰减范围：40 dB

  无需外部匹配

  24引脚4x4 mm SMT封装：16 mm²

产品详情

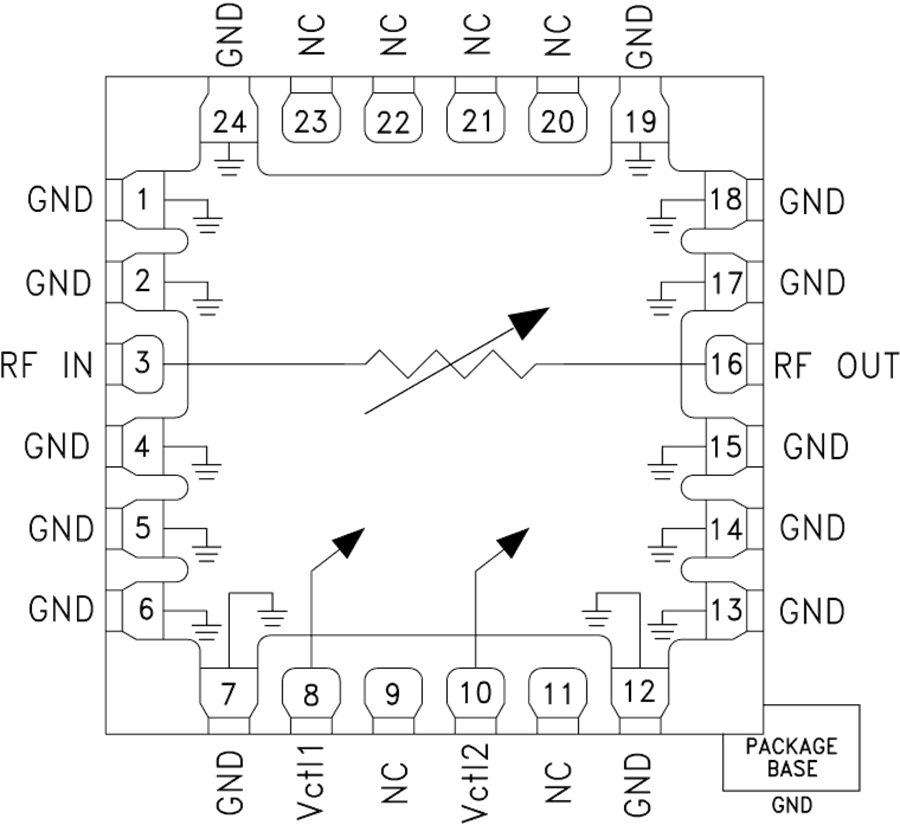

HMC985ALP4KE是一款吸收式电压可变衰减器(VVA)，工作范围为10 - 40 GHz，非常适合必须利用模拟DC控制信号来控制超过40 dB动态范围的RF信号电平。它集成了由两个模拟电压Vctl1和Vctl2控制的分流型衰减器。该衰减器通过第一衰减级Vctl1在-5V至0 V电压范围内的变化实现最佳线性度性能，Vctl2固定在-5V。第二衰减级的控制电压Vctl2应在-5V至0V电压范围内变化，Vctl1固定在0V。

如果Vctl1和Vctl2引脚连接在一起，仅需稍微降低输入IP3性能便可实现全模拟衰减范围。具体应用包括微波点对点和VSAT无线电中的AGC电路和多增益级温度补偿。

应用

  点对点无线电

  VSAT无线电

  测试仪器仪表

  微波传感器

  军事、ECM和雷达
