HMC909

单端RMS功率检波器,采用SMT封装,DC - 5.8 GHz

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  宽带单端RF输入:±1 dB检测精度(最高5.8 GHz)

  输入动态范围: -51至-11 dBm

  数字可编程集成带宽

  独立的RF信号波形及波峰因数

  +5V工作温度范围:-40℃至+85℃

  出色的温度稳定性

  关断模式

  24引脚4x4mm SMT封装: 16mm²

产品详情

HMC909LP4E功率检波器设计用于RF功率测量和频率高达5.8 GHz.的控制应用。 该检波器提供精确的任何宽带、单端RF/IF输入信号均方根表示。 输出为温度补偿式、单调表示实信号功率,采用40 dB的输入检测范围测量。

HMC909LP4E极其适用于宽带宽、宽动态范围应用,这些应用需重复测量实信号功率,尤其当RF/IF波形和/或波峰因数随时间变化时。

HMC909LP4E集成带宽可通过输入引脚SC I1-4在超过40倍范围进行数字编程。 这样,用户可动态设置工作带宽,能够在同一平台上处理不同类型的调制工作。

HMC909LP4E在输出级集成了内部运算放大器,提供斜率和截点调整并支持控制器应用。

应用

  对数–>均方根(RMS)转换

  接收信号强度指示(RSSI)

  发射机信号强度指示(TSSI)

  RF功率放大器效率控制

  接收机自动增益控制

  发射机功率控制

电路图、引脚图和封装图

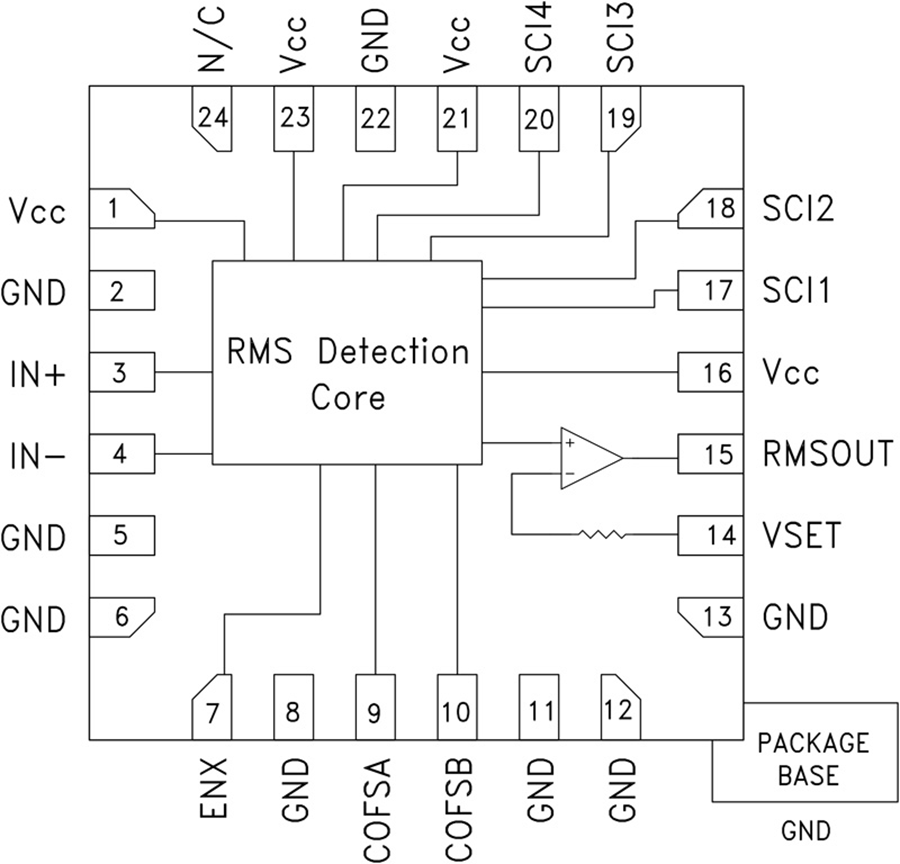

    HMC909电路图
