优势和特点

  超低噪声： 3nV/√Hz (10 kHz)7nV/√Hz (1 kHz)

  高电源抑制比(PSRR) 80 dB (1 kHz)，60 dB (1 MHz)

  四个电压输出： VR1（3V / 80 mA VR2）VR3（3V / 20 mA）VR4（4.5V / 120 mA）

  可调输出： 2.5V至5.2V

  低掉电电流： <1 μA

  16引脚3x3mm SMT封装： 9mm²

产品详情

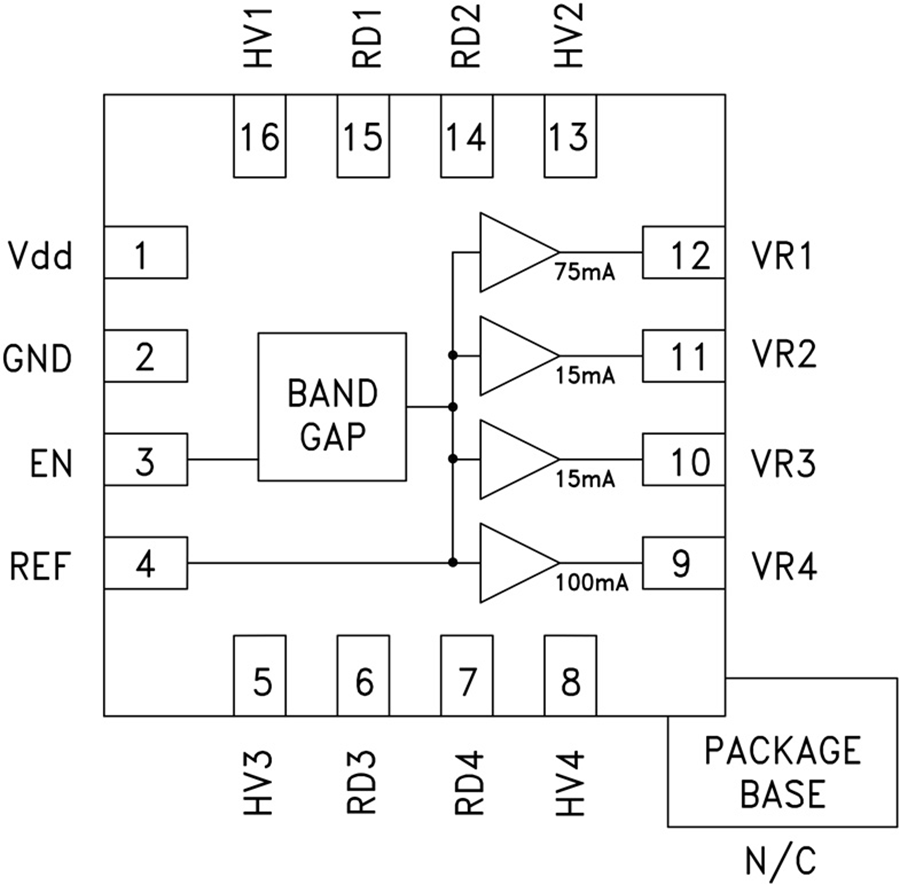

HMC860LP3E是一款BiCMOS超低噪声四通道输出稳压器。 该器件集成低噪声带隙基准电压源并外部去耦，以获得最佳的带内噪声性能。 0.1 MHz至10 MHz范围内具有高电源抑制比(PSRR)，提供针对前置开关稳压器噪声的出色抑制性能。 四个电压输出适合用于频率生成子系统，包括Hittite丰富的集成VCO的PLL系列。 每一个输出电压都可通过一个外部电阻调节为高于或低于默认值。

将相应的HV引脚接地，即可将每一个输出设为5 V。 采用TTL兼容型使能输入可关断稳压器。 HMC860LP3E采用3x3mm QFN SMT封装。

应用

  测试仪器仪表

  军用无线电、雷达和ECM

  基站基础设施

  超低噪声频率生成

  小数N分频频率合成器电源

  混合信号电路电源
