HMC842
提供可编程输出电压的45 Gbps扇出缓冲器
制造商:ADI/AD
产品信息
优势和特点
支持高达28 GHz时钟频率
每通道具有独立可编程输出摆幅: 400 - 1200 mVp-p(差分)
单端或差分工作
功耗: 465 mW
低于500 fs加性RMS抖动
快速上升和下降时间: <12 ps
24引脚4x4mm SMT封装: 16mm²
产品详情

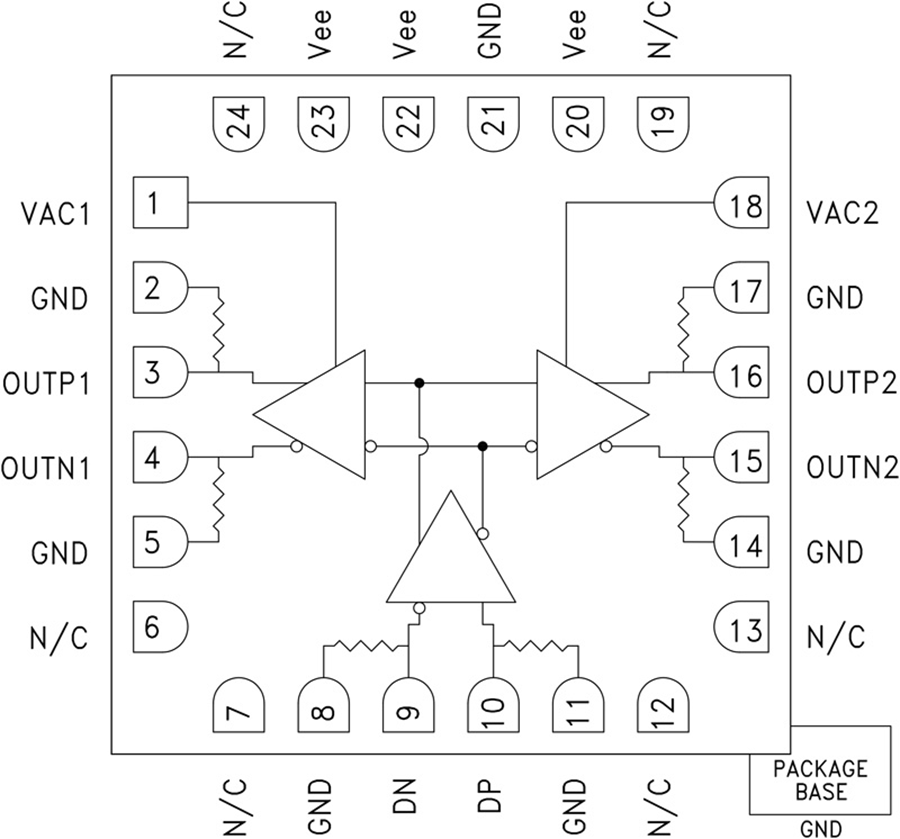

HMC842LC4B是一款1:2扇出缓冲器,支持高达45 Gbps数据传输速率。 该器件还可在高达28 GHz的时钟信号下工作。 正常工作期间,输入数据(或时钟)传输至两个输出通道。 HMC842LC4B的差分输入和输出信号以50 Ω端接至片上接地,可采用交流或直流耦合。 输出可直接连接50 Ω接地端接系统,如果通过50 Ω端接至非接地直流电压,则应当使用隔直电容。
HMC842LC4B还集成两个独立的输出电平控制引脚VAC1和VAC2,分别为每一个输出通道提供损耗补偿和信号电平优化。 HMC842LC4B采用-3.3V DC单电源供电,提供符合RoHS标准的4x4 mm SMT陶瓷封装。
应用
OC-768与SDH STM-256设备
RF ATE应用
短程、中程与远程光纤应用
宽带测试和测量
串行数据传输高达45 Gbps
时钟缓冲高达28 GHz
