HMC838

集成VCO的小数N分频PLL,采用SMT封装,795 – 945,1590 – 1890,3180 – 3,780 MHz

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  RF带宽: 795 – 945,1590 – 1890,3180 - 3780 MHz

  小数或整数模式

  19位预分频器

  超低相位噪声:-111 dBc/Hz(带内典型值)

  品质因数(FOM):-230 dBc(整数)

  24位步长,3 Hz分辨率(典型值)

  200 MHz、14位参考路径输入

  防周跳

  40引脚6x6mm SMT封装: 36mm²

产品详情

HMC838LP6CE是一款全功能小数N分频锁相环(PLL)频率合成器,集成压控振荡器(VCO)。 频率合成器由带有三频段输出的集成式低噪声VCO、用于低压VCO调谐的自动校准子系统、极低噪声数字相位检波器(PD)、精密控制电荷泵、低噪声参考路径分频器和小数分频器组成。

小数分频频率合成器采用高级Σ-Δ型调制器设计,支持超精细步长和低杂散产物。 相位检波器(PD)采用防周跳(CSP)技术,具有更快的跳频时间。 超低近载波相位噪声和低杂散特性还实现了更宽的环路带宽,从而具有更快的跳频和低微音特性。

有关工作原理和寄存器映射信息,请参见”集成VCO的PLL – RF VCO”操作指南。

应用

  蜂窝/4G基础设施

  中继器和毫微微蜂窝

  通信测试设备

  有线电视设备

  相控阵应用

  替代DDS

  极高数据速率无线电

电路图、引脚图和封装图

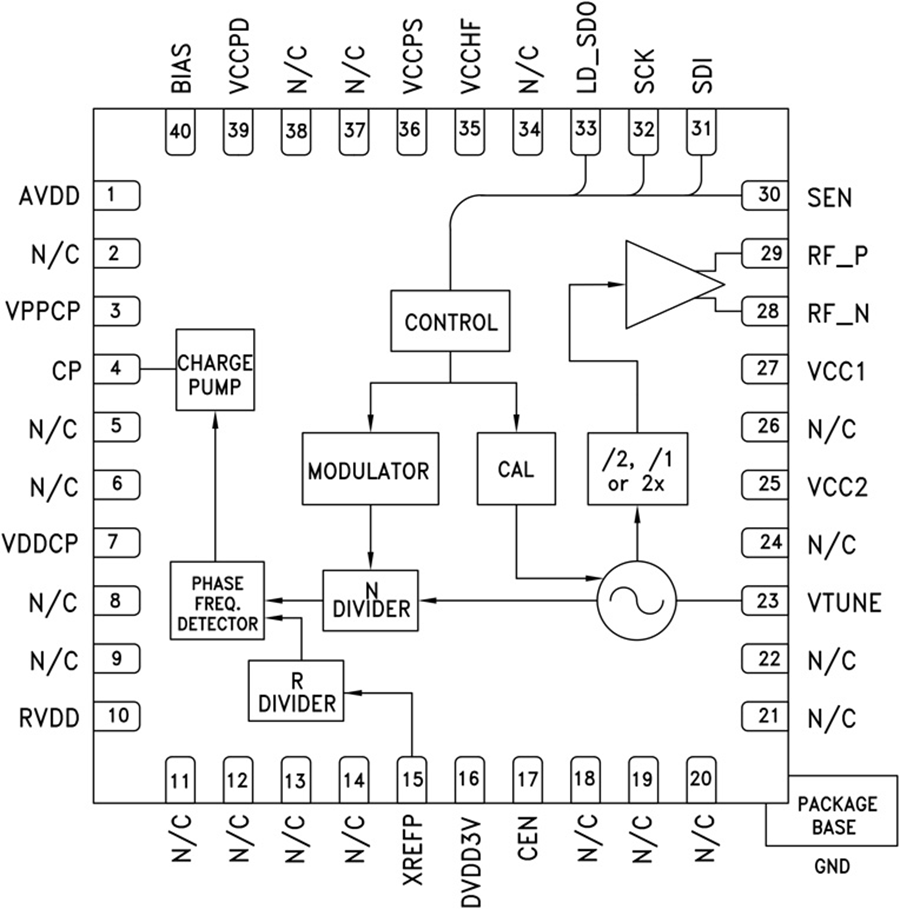

    HMC838电路图
