优势和特点

  RF带宽： 3365 - 3,705 MHz

  小数或整数模式

  19位预分频器

  超低相位噪声：-98 dBc/Hz（带内典型值）

  品质因数(FOM)：-227 dBc（整数）

  24位步长，3 Hz分辨率（典型值）

  200 MHz、14位参考路径输入

  防周跳

  40引脚6x6mm SMT封装： 36mm²

产品详情

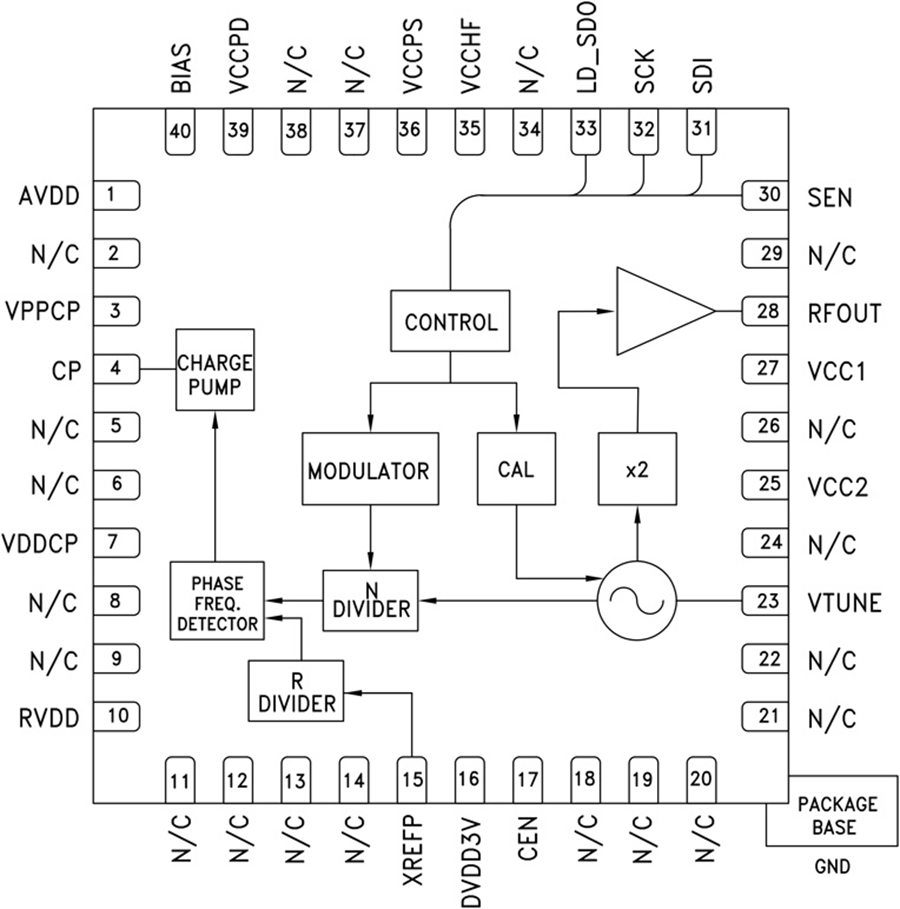

HMC836LP6CE是一款全功能小数N分频锁相环(PLL)频率合成器，集成压控振荡器(VCO)。 频率合成器由带有二分频输出的集成式低噪声VCO、用于低压VCO调谐的自动校准子系统、极低噪声数字相位检波器(PD)、精密控制电荷泵、低噪声参考路径分频器和小数分频器组成。

小数分频频率合成器采用高级Σ-Δ型调制器设计，支持超精细步长和低杂散产物。 相位检波器(PD)采用防周跳(CSP)技术，具有更快的跳频时间。 超低近载波相位噪声和低杂散特性还实现了更宽的环路带宽，从而具有更快的跳频和低微音特性。

有关工作原理和寄存器映射信息，请参见”集成VCO的PLL – RF VCO”操作指南。

应用

  蜂窝/4G基础设施

  中继器和毫微微蜂窝

  通信测试设备

  有线电视设备

  相控阵应用

  替代DDS

  极高数据速率无线电
