优势和特点

  RF带宽： 45 - 1050, 1400 - 2100, 2800 - 4200,5600 - 8400 MHz

  鉴相器最高速率：100 MHz

  超低相位噪声：-110 dBc/Hz（带内典型值）

  品质因数(FOM)：-227 dBc/Hz

  <180 fs RMS抖动

  24位步长，3 Hz分辨率（典型值）

  精确频率模式

  内置数字自测功能

  40引脚6x6 mm SMT封装： 36 mm2

产品详情

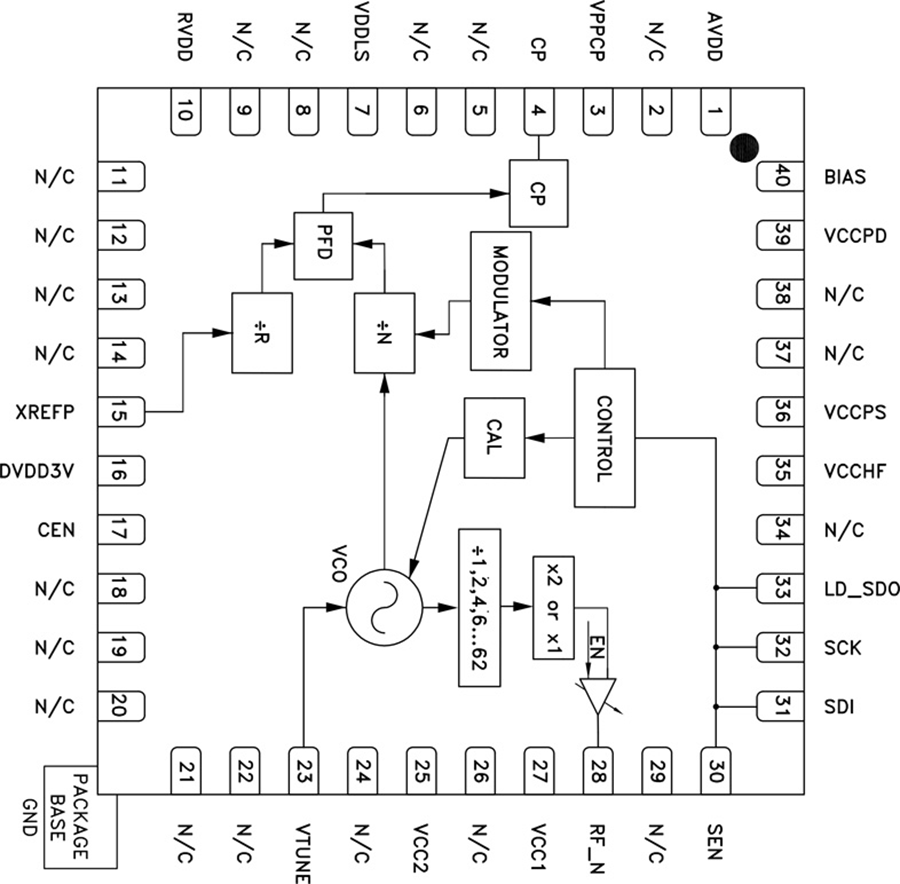

HMC834LP6GE是一款低噪声、宽带、小数N分频锁相环(PLL)，集成基频范围为2800 MHz - 4200 MHz的压控振荡器(VCO )，以及集成式VCO输出分频器（1/2/4/6.../60/62分频）和倍频器，共同支持HMC834LP6GE产生范围为45 MHz至1050 MHz、1400 MHz至2100 MHz、2800 MHz至4200 MHz、以及5600至8400 MHz的频率。 集成式相位检波器(PD)和Σ-Δ型调制器能以高达100 MHz的频率工作，实现更宽的环路带宽和出色的频谱性能。

HMC834LP6GE在所有频率下均具有业界领先的相位噪声和杂散性能，可最大程度降低阻塞效应，并改善接收机灵敏度和发射机频谱纯度。 HMC834LP6GE具有出色的噪底性能(< -170 dBc/Hz)，是各种应用的理想信号源，比如用作RF混频器的LO、高频数据转换器的时钟源、或者超低杂散应用的可调谐基准电压源。

HMC834LP6GE的其他功能包括：从0到6 dB（2 dB步进）的RF输出功率控制、输出静音功能和Δ-Σ型调制器。该器件的精确频率模式允许用户以0 Hz频率误差生成输出频率。

应用

  蜂窝/4G、WiMax基础设施

  中继器和毫微微蜂窝

  通信测试设备

  有线电视设备

  相控阵应用

  替代DDS

  极高数据速率无线电

  实现无杂散性能的可调谐基准电压源
