HMC832A

集成VCO的小数N分频PLL,频率范围为25 MHz至3000 MHz

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  RF带宽: 25 MHz至3,000 MHz

  3.3 V电源

  鉴相器最高速率: 100 MHz

  超低相位噪声

  −110 dBc/Hz(频带内,典型值),fO (2000 MHz)

  小数品质因数(FOM): -226 dBc/Hz

  24位步长,3 Hz典型分辨率

  频率误差为0 Hz的精确频率模式

  快速跳频

  40引脚、6 mm × 6 mm LFCSP封装: 36 mm2

产品详情

HMC832A是一款3.3 V、高性能、宽带、N分频、锁相环(PLL),集成基频范围为1500 MHz至3000 MHz的压控振荡器(VCO),以及VCO输出分频器(分频比为1、2、4、6、… 62),支持HMC832A产生25 MHz至3000 MHz的连续频率。 集成式鉴相器(PD)和Σ-Δ调制器的工作频率高达100MHz,提供较宽的环路带宽、较快的频率调谐以及出色的频谱性能。

HMC832A在所有频率下均具有业界领先的相位噪声和杂散性能,可以最大程度地降低阻塞效应,改善接收机灵敏度和发射机频谱纯度。 低噪底(−160 dBc/Hz)不会对发射机应用中的调制器/混频器噪底有任何影响。

HMC832A与市场领先的集成VCO的HMC830 PLL尺寸兼容。 它采用3.3 V电源供电和创新型可编程性能技术,通过选择低功耗模式或高性能模式,针对各应用定制功耗和相应的噪底性能,从而提高噪底性能。

HMC832A的其它特性包括:12 dB RF输出增益控制(1 dB步进)、输出静音功能(可在器件未锁定的情况下发生频率变化时自动对输出进行静音处理)、可选输出回损、可编程差分或单端输出,在单端模式下可分别选择各输出、以及Σ-Δ调制器精确频率模式,用户可产生频率误差为0 Hz的输出频率;寄存器可配置3.3 V或1.8 V串行端口接口(SPI)。

应用

  蜂窝通信基础设施

  微波无线电

  WiMax, WiFi

  通信测试设备

  有线电视设备

  替代DDS

  军事

  实现无杂散性能的可调谐基准电压源

电路图、引脚图和封装图

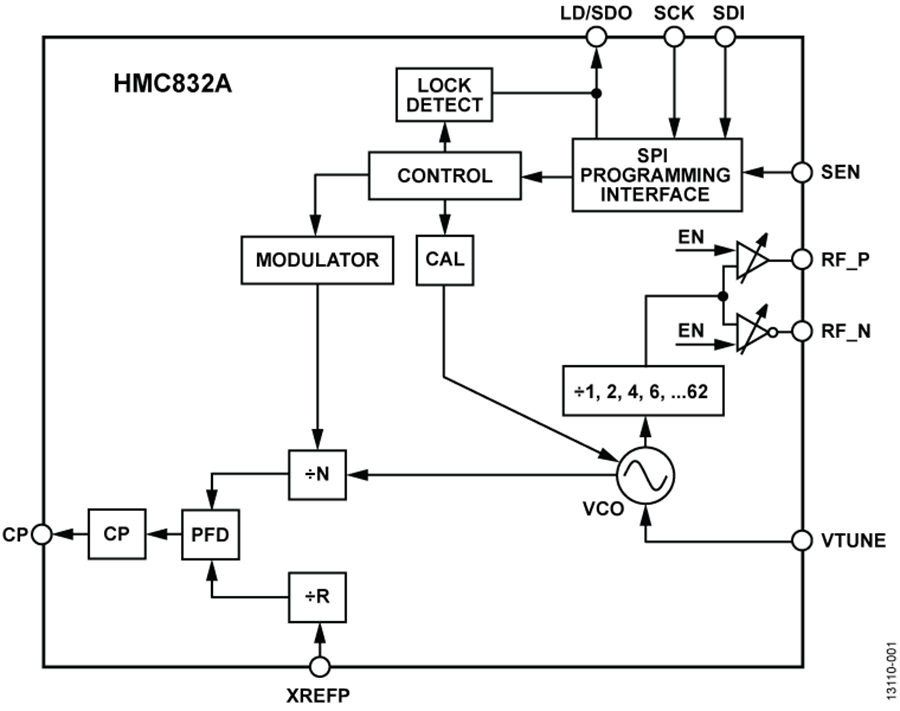

    HMC832A电路图

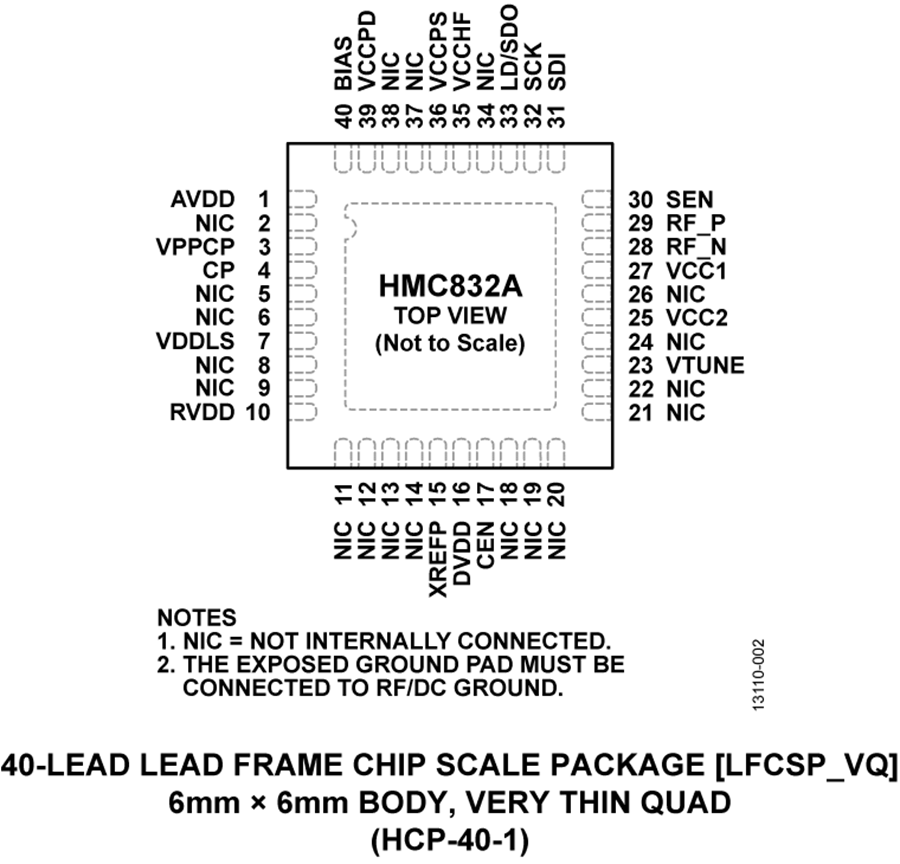

      HMC832A引脚图
