优势和特点

  无源I/Q混频器

  RF和本振(LO)范围： 2.5 GHz至8.5 GHz

  宽IF范围：DC至3.5 GHz

  单端RF、LO和IF

  转换损耗： 8 dB（典型值）

  输入三阶交调截点(IIP3)： 21 dBm（典型值）

  高镜像抑制： 32 dBm（典型值）

  高LO至RF隔离： 40 dB（典型值）

  高LO至IF隔离： 40 dB（典型值）

  P相位平衡：+5°

  降低IF滤波要求

  裸露焊盘、4 mm × 4 mm、24引脚LFCSP封装

产品详情

HMC8193是一款无源同相/正交(I/Q)单芯片微波集成电路(MMIC)混频器，可用作接收器镜像抑制混频器或发射器单边带上变频器，工作频率范围为2.5 GHz至8.5 GHz。 HMC8193的固有I/Q架构具有出色的镜像抑制能力，因此无需进行成本高昂的干扰边带滤波。 该混频器还提供出色的LO至RF和LO至IF隔离性能，并降低了LO泄漏的影响以确保信号完整性。

作为一款无源混频器，HMC8193无需任何直流电源。 相比有源混频器，它提供较低的噪声系数，从而确保针对高性能和精密应用具有出色的动态范围。

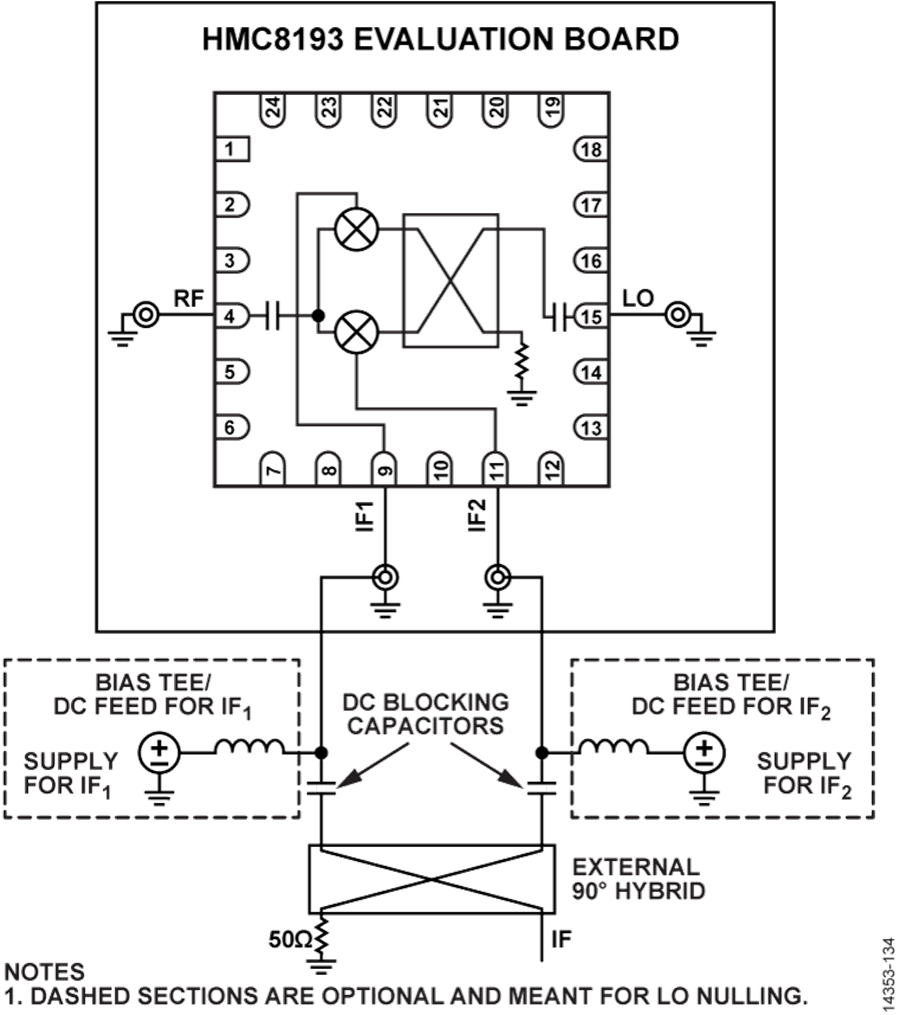

HMC8193采用GaAs MESFET工艺制造，使用ADI公司的混频器单元和90度混合器件。 该器件采用4 mm × 4 mm、24引脚紧凑型LFCSP封装，工作温度范围为−40°C至+85°C。 该器件同时提供评估板。

应用

  测试与测量仪器仪表

  军事、航空航天和雷达

  直接变频接收机
