元器件型号、描述、参数

HMC792A

0.25 dB LSB GaAs MMIC 6位数字衰减器，采用SMT封装，DC - 6 GHz

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  0.25 dB LSB步进至15.75 dB

  上电状态选择

  高输入IP3： +55 dBm

  低插入损耗： 1.8 dB (2 GHz)

  TTL/CMOS兼容、串行、并行或锁存并行控制

  步长误差：±0.1 dB（典型值）

  +3V或+5V单电源

  24引脚4x4mm SMT封装： 16mm²

产品详情

应用

  蜂窝/3G基础设施

  WiBro / WiMAX / 4G

  微波无线电和VSAT

  测试设备和传感器

  IF和RF应用

电路图、引脚图和封装图

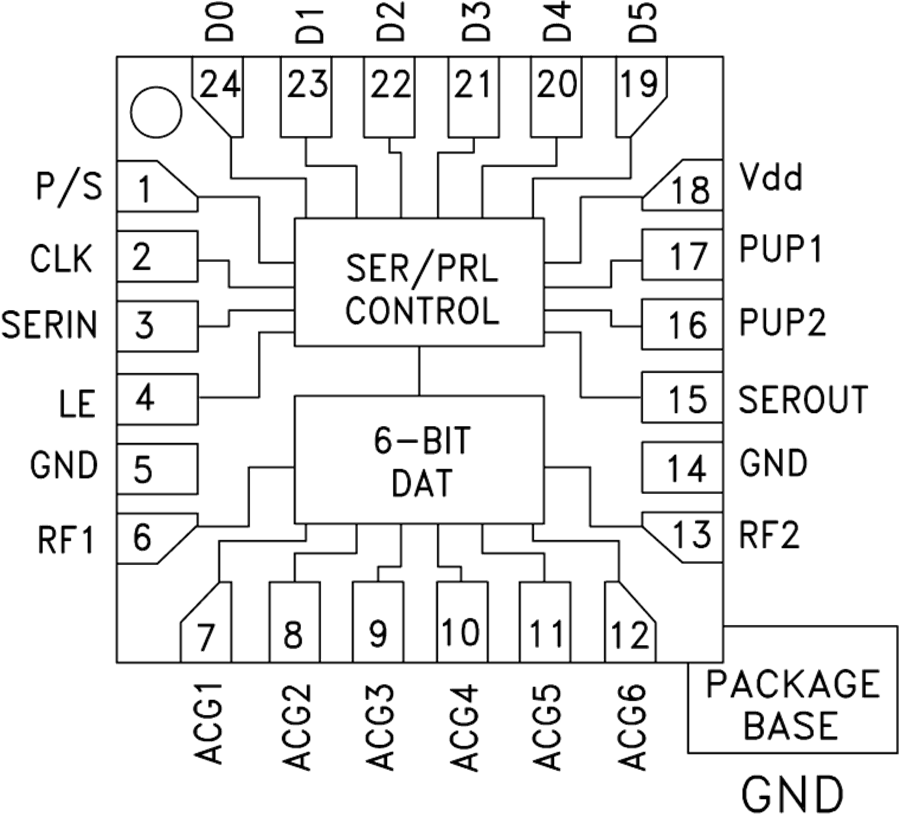

    HMC792A电路图
