优势和特点

  高增益：47 dB

  P1dB输出功率：10 dBm

  饱和输出功率(PSAT)：13 dBm

  限幅动态范围：最小值40 dB

  可现场更换的SMA连接器

  工作温度：−40°C至+85°C

产品详情

HMC7891是一款限幅放大器，在2 GHz至18 GHz频段内工作，具有47 dB高增益。该放大器在-30 dBm至+10 dBm的输入功率范围内提供13 dBm饱和输出功率，限幅动态范围为40 dB。

由于饱和时具有高三次谐波输出电平，该放大器还可用作三倍频器。图14所示为三次谐波电平图，输入信号为2 GHz至6 GHz，输入驱动电平为10 dBm。

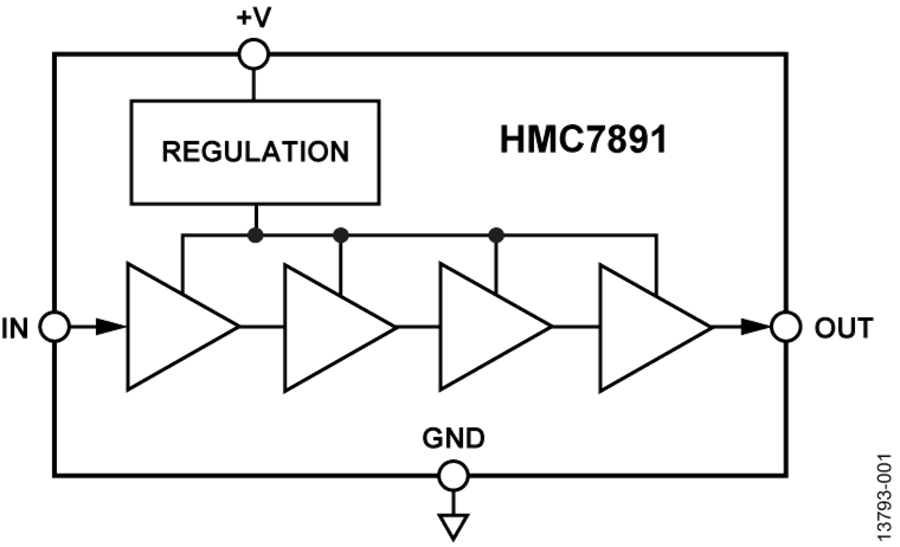

集成的稳压器提供偏置电压，采用8 V ± 1 V单直流电源供电，功耗为300 mA。

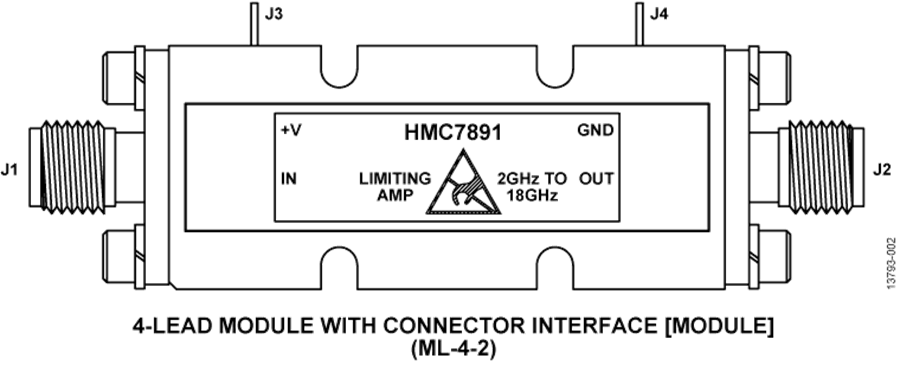

HMC7891采用紧凑型模块化封装，带有可现场更换的SMA连接器。

应用

  电信基础设施

  测试仪器仪表

  电子战

  航空航天

  雷达
