优势和特点

  转换损耗：9 dB（典型值）

  本振(LO)至射频(RF)隔离：37 dB（典型值）

  LO至中频(IF)隔离：37 dB（典型值）

  RF至IF隔离：20 dB（典型值）

  输入三阶交调截点(IP3)：20 dBm（典型值）

  输出二阶交调截点(IP2)：50 dBm（典型值）

  针对1 dB压缩(P1dB)的输入功率：10 dBm（典型值）

  IF带宽：DC至8 GHz

  无源；无需直流偏置

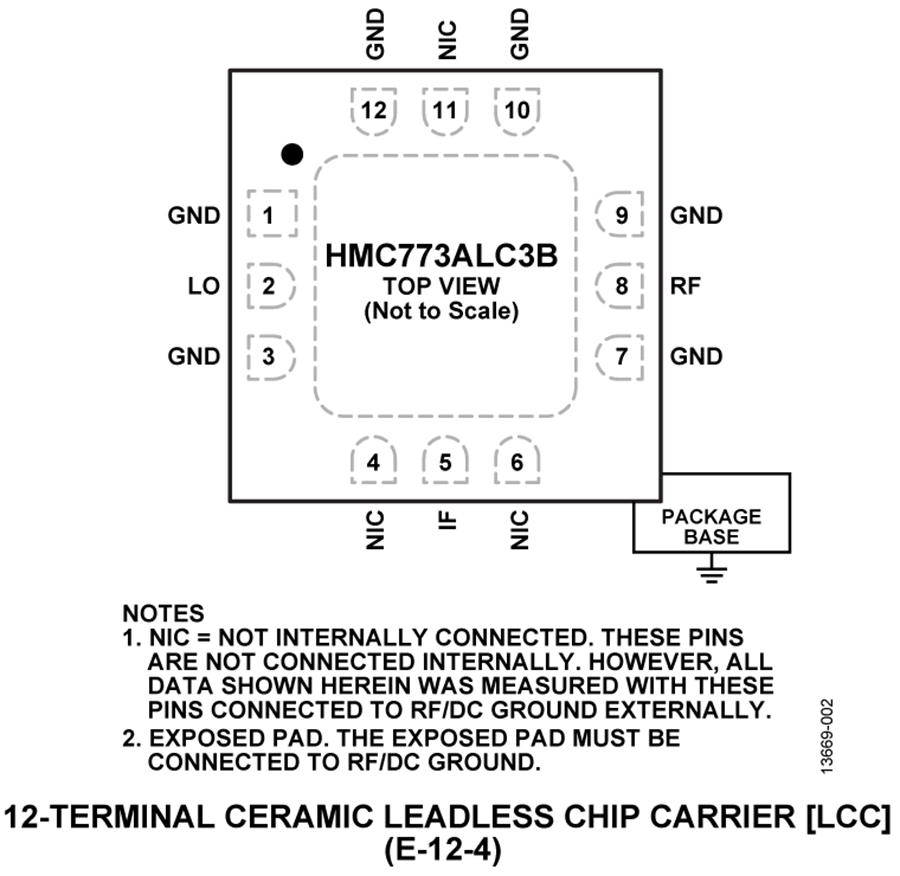

  3 mm × 3 mm、12引脚陶瓷LCC封装

产品详情

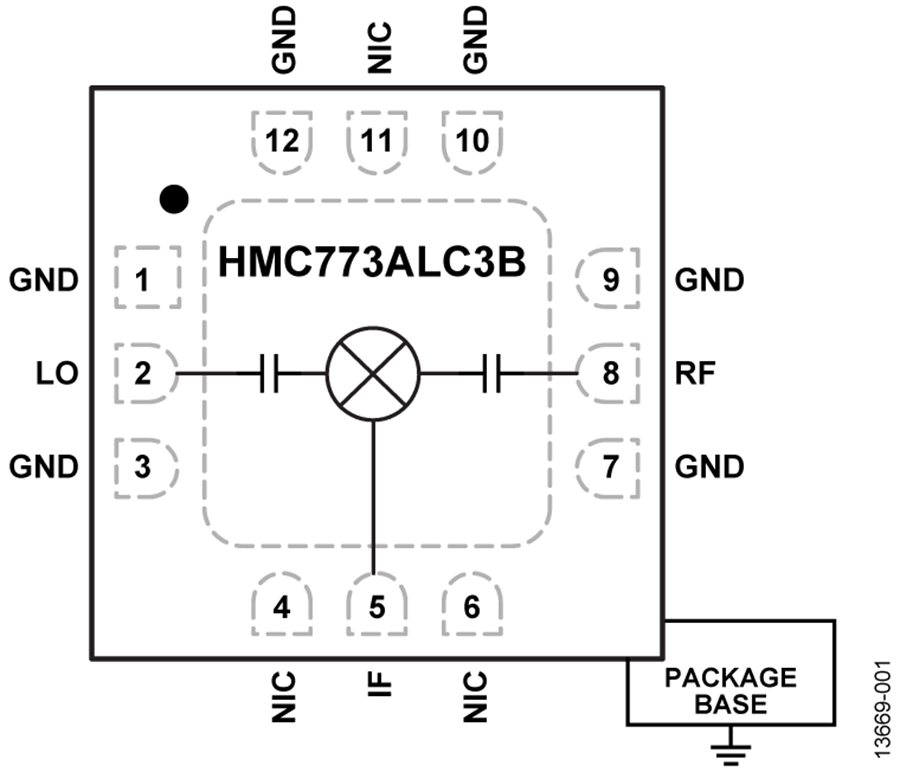

HMC773A是一款通用型双平衡混频器，采用无引脚、RoHS兼容型LCC封装，可用作6 GHz至26 GHz范围内的上变频器或下变频器。此混频器无需外部元件或匹配电路。

HMC773A采用经过优化的巴伦结构，提供出色的LO至RF及LO至IF抑制性能。该混频器采用13 dBm或以上的LO驱动电平工作，具备出色的性能。HMC773A无需线焊，可以使用表贴制造技术。

应用

  点对点无线电

  点对多点无线电和甚小孔径终端(VSAT)

  测试设备和传感器

  军用最终用途
