优势和特点

  RF带宽： 9.05 GHz至10.15 GHz

  小数或整数模式

  超低相位噪声9.6 GHz；50 MHz（参考值）-106 / -102 dBc/Hz（10 kHz，小数/整数）-140 dBc/Hz（1 MHz，开环）

  品质因数(FOM)-230 / -227 dBc/Hz（小数/整数）

  24位步长，分辨率3 Hz（典型值）

  350 MHz，14位参考路径输入

  频率和相位调制

  集成扫频仪

  触发跳频

  外部触发

  40引脚6 x 6 mm SMT封装： 36 mm²

产品详情

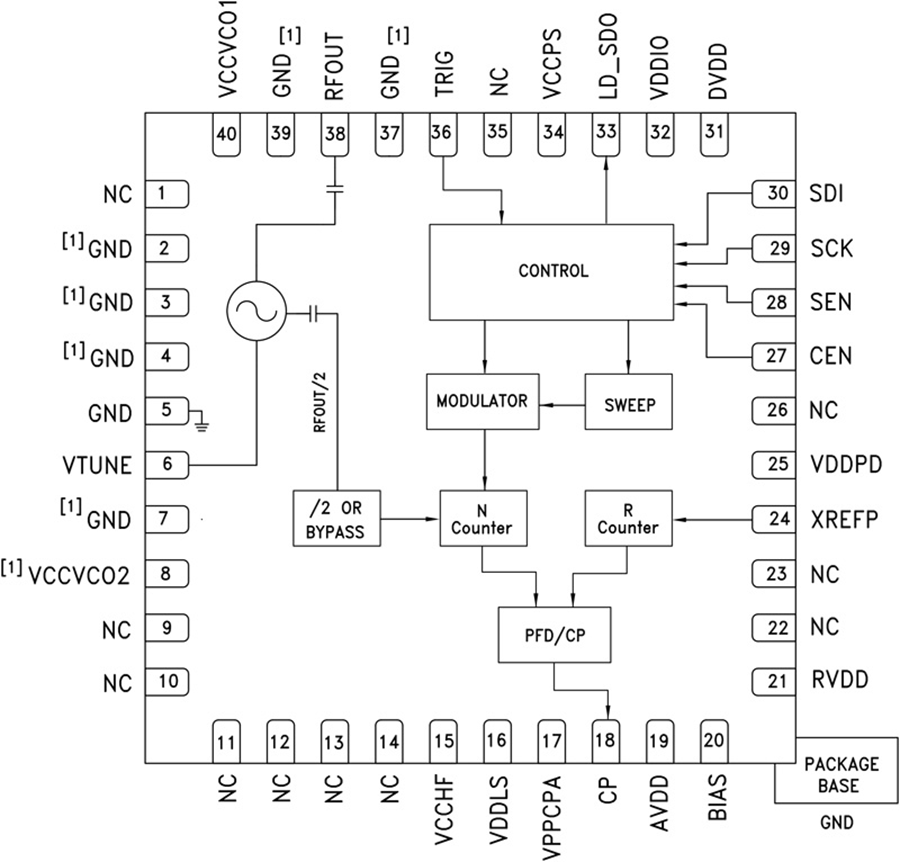

HMC769LP6CE是一款集成电压控制振荡器(VCO)的全功能小数N分频锁相环(PLL)频率合成器。 输入参考频率范围为DC至350 MHz，同时采用小数频率合成器的高级Σ-Δ型调制器设计具有超精细步长和极低杂散。 高度集成的结构提供温度、冲击和工艺变化情况下出色的相位噪声性能。 此外，HMC769LP6CE还提供扫频和调制、外部触发、双缓冲、精确频率控制、相位调制等特性。 HMC769LP6CE采用无引脚QFN 6 x 6 mm表贴封装。

有关工作原理和寄存器映射信息，请参阅“集成VCO的PLL – 微波 VCO”操作指南。

应用

  VSAT无线电

  微波点对点无线电

  测试设备与工业控制

  军用最终用途

  相控阵应用

  FMCW雷达系统
