优势和特点

  RF带宽： 7.3至8.2 GHz

  小数或整数模式

  超低相位噪声 7.8 GHz；50 MHz（参考值） -98/-101 dBc/Hz（10 kHz，小数/整数） -140 dBc/Hz（1 MHz，开环）

  24位步长，3 Hz分辨率（典型值）

  参考路径输入： 225 MHz

  FSK调制和周跳 预防模式

  40引脚6x6mm SMT封装： 36mm²

产品详情

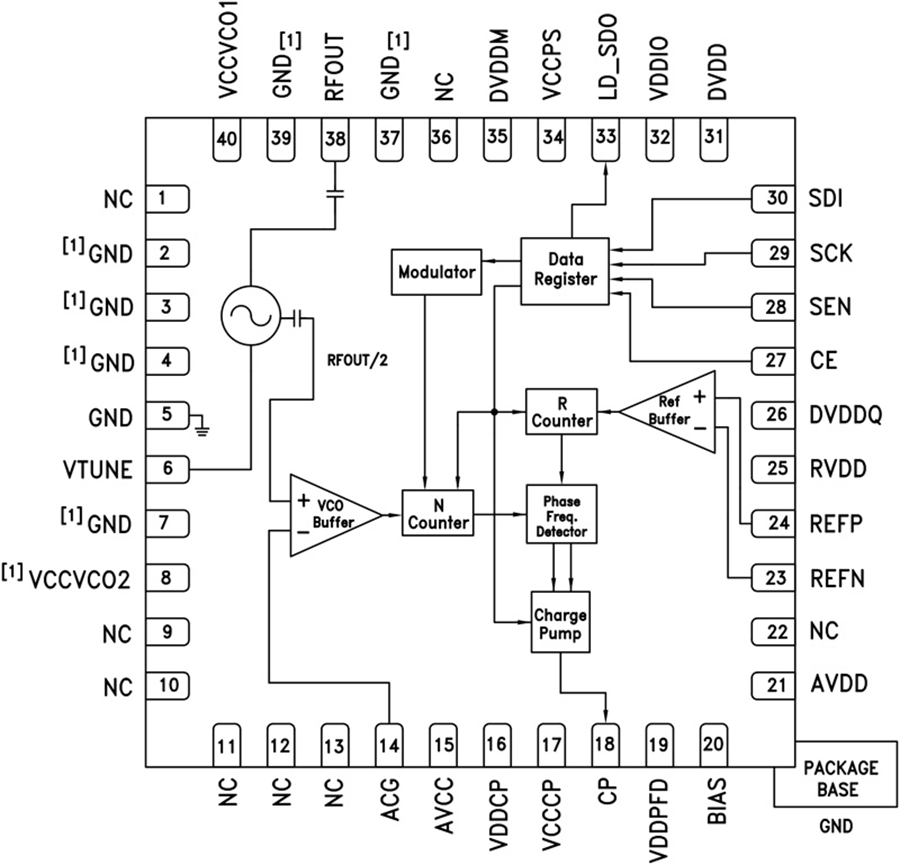

HMC764LP6CE是一款集成电压控制振荡器(VCO)的全功能小数N分频锁相环(PLL)。 输入基准频率范围为100 kHz至220 MHz，而小数PLL中的Δ-Σ型调制器设计支持超精细步长和极低杂散产物。 高度集成的结构提供温度、冲击和工艺变化情况下出色的相位噪声性能。 HMC764LP6CE采用无引脚QFN 6 x 6 mm表贴封装。 输出功率为15 dBm（典型值），使HMC764LP6CE非常适合驱动许多Hittite高线性度和I/Q混频器产品的LO端口。

有关工作原理和寄存器映射信息，请参阅“集成VCO的PLL – 微波 VCO”操作指南。

应用

  VSAT无线电

  点对点/多点无线电

  测试设备与工业控制

  军用最终用途

  相控阵应用
