优势和特点

  输入带宽：5 GHz（1 Vpp满量程）

  最大采样速率：4 GS/s

  ≥66 dB SFDR（0.5 Vpp输入，CLK = 1 GS/s）

  ≥56 dB SFDR（1 Vpp输入，CLK = 1 GS/s）

  直接耦合I/O

  超洁净输出波形，最小毛刺

  >60 dB保持模式馈通抑制

  0.9 mV RMS保持模式输出噪声

  符合RoHS标准的4x4 mm SMT封装

产品详情

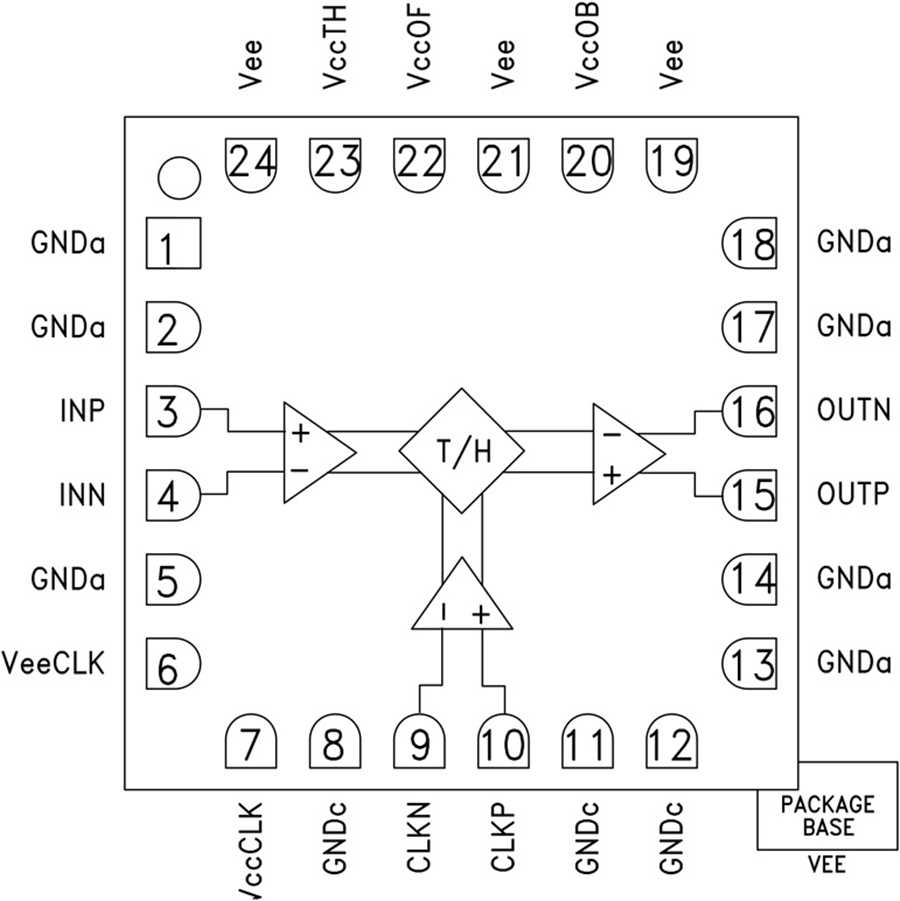

HMC760LC4B是一款SiGe单芯片、全差分、单列、采样保持(T/H)放大器，面向宽带采样信号系统提供前所未有的带宽和动态范围性能。 此款放大器在5 GHz的带宽范围内提供精密的信号采样，在DC至5 GHz的输入频率范围内具有9至10位线性度、0.9 mV噪声和<70 fs的随机孔径抖动性能。 该器件在极小动态范围损失下的时钟速率为4 GS/s。 该放大器可用于扩展高速模数转换和信号采集系统的带宽和/或高频线性度。

应用

  RF ATE应用

  数字采样示波器

  RF解调系统

  数字接收机系统

  高速峰值检波器

  软件定义无线电

  雷达、ECM和ELINT系统

  高速DAC去毛刺
